Реферат

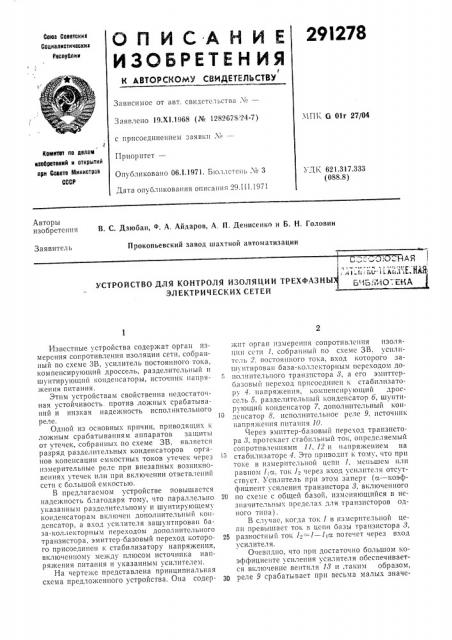

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

29l278

Союа Соввтснин

Социалистичвснив

Реслублии

К аетСИРСИОЫМ СЗИДЕтЕЛЬСтВМ

Зависимое от авт. свидете. Iüства ¹â€”.ЧПК G 01г 27/04

Заявлено 19.Х1.1068 (№ 1282678, 24-7) с присоединением заявки ¹

Комитет ле делам изобретений и отнрытий ори Совете Министров

СССР

Приоритет—

Опубликовано 06.1.1971. Бюллетень М 3

Дата опубликования описания 29,III.1971

УДК 621.317.333 (088.8) Авторы изобретения

В. С. Дзюбан, @. А. Айдаров, А, П. Денисенко и Б. H. Головин

Прокопьевский завод шахтной автоматизации

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИЗОЛЯЦИИ ТРЕХФАЗНЫ

ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

Известные устройства содержат орган измерения сопротивления изоляции сети, собранный по схеме ЗВ, усилитель постоянного тока, компенсирующий дроссель, разделительный н шунтирующий конденсаторы, источник напряжения питания.

Этим устройствам свойственна недостаточная устойчивость. против ложны срабатываний и низкая надежность исполнительного реле.

Одной из основных причин, приводящих к ложным срабатываниям аппаратов защиты от утечек, собранных по схеме ЗВ. является разряд разделительных конденсаторов органов копенсации емкостных токов утечек через измерительные реле при внезапных возникновениях утечек или при включении ответвлений сети с большой емкостью.

В предлагаемом устройстве повышается надежность благодаря тому, что параллельно указанным разделительному и шунтирующему конденсаторам включен дополнительный «ондснсатор, а вход усилителя зашунтирован база-коллекторным переходом дополнительного транзистора, эмиттер-базовый переход которого присоединен к стабилизатору напряжения, включенному между плюсом источника напряжения питания и указанным усилителем. г1а чертеже представлена принципиальная схема предложенного устройсгва. Она содержпт орган измерения сопротивления пзолянпп сстп 1, собранный по схеме ЗВ, усилитель 2. постоянного тока, вход которого зашунтирован база-коллскторным переходом дог полннтельного транзистора 8, а его эмиттербазовый нереход присоединен к стабилизатору 4, напряжения, компенсирующий дроссель 5, разделительный конденсатор 6, шунтирующий конденсатор 7, дополнительный конденсатор 8, исполнительное реле 9. источник напряжения питания 10.

Через эмпттер-базовый переход транзистора 8, прогскает стабильный ток, опредсляемый сопротивлениями 11, 12 и напряжением на стабилизаторе 4. Это приводит к тому, что при токе в измерительной цепи 1, меньшем нлн равном 1 а, ток 1 через вход усилителя отсутствует. Усилитель прп этом заперт (а — коэффициент усиления транзистора 8, включенного

20 по схеме с общей базой, изменяющийся в незначительных пределах для транзисторов одного типа).

В случае, когда ток I в измерительной цепи превышает ток в цспи базы транзистора 8, 25 разностный ток 1 = — 1 — 1 а потечет через вход усилителя.

Очевидно, что при достаточно большом коэффициенте усиления усилителя обеспечивается включение вентиля 18 п,таким образом, 3р реле 9 срабатывает прн весьма малых значе291278

Предмет изобретения

Составитель Лазарева

Техред Л. Я. Левина Коррекгор А П. Васильева

Редактор Е. Гончар

Заказ 777 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб„д. 4/5

Загорская типография ниях тока 1 . Это обеспечивает высокую точность работы схемы.

Для исключения ложных срабатываний устройства при переходных процессах, вызванlI Ix возникновением утечек и коммутацией ответвлений сети, между точкой присоединения компенсирующего дросселя 5 к разделительному конденсатору 6, и заземляющим зажимом 14 включен конденсатор 8.

IiaI видно из схемы, конденсаторы 6 и В, имеющие одинаковое напряжение заряда, равIIoc оперативному напряжени1о устройства, разряжаются при переходных процессах через дроссели 15 и 5, и сопротивления утечки и емкости подключенной части сети. Это приводит к тому, что ток разряда конденсатора 6, проходящий через вход усилигеля 2, снижается по сравнению со случаем, когда конденсатор 8 отсутствует. Очевидно, чем болыпе емкость конденсатора 6, тем меньше при прочих равных условиях, ток разряда разделительного конденсатора 6, приводящий к ложным срабатываниям устройства, Устройство для контроля изоляции трехфазных электрических сетей переменного тока с изолированной нейтралью, содержащее орган измерения сопротивления изоляции сети, 1О собранный по схеме ЗВ, усилитель постоянного тока, компенсвруюгций дроссель, разделительный и шунтирующпй конденсаторы, источник напряжения питания, отличающееся тем, что, с целью повышения надежности, па15 раллельно указанным разделительному и шунтирующему конденсаторам включен дополнительный конденсатор, а вход усилителя зашунтирован база-коллекторным переходом дополнительного транзистора, эмиттер-базовыи пе20 реход которого присоединен к стабилизатору напряжения, включенному между плюсом источника напряжения питания и указанным ус ил ителе м.
