29) 286

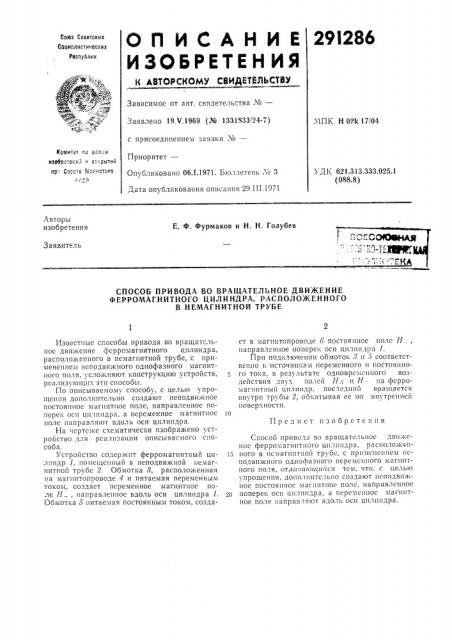

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К ЛВУОРСКОМУ СВИДЕПЙЬС7ВУ

Со!ов Советских

Социалистических

Респтолих

Зависимое от авт. свидетельства №вЂ”

Заявлено 19.Ч.1969 (№ 1331833/24-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 06.!.1971. Бюллетень ¹ 3

Дата опубликования описаш!я 29. !1.1971

ЧПК Н 021т. 17/04

Коетитет са деев.в изобеете!;ил и и-крытие пр:. C :.ñ.â тилистсов

r:,, -> я 1

УД!х 621,313.333.025.1 (088.8) Авторы изобретения

Е. Ф. Фурмаков и H. H. Голубев

Заявитель

СПОСОБ ПРИВОДА ВО ВРАЩАТЕЛЬНОЕ ДВИЖЕНИЕ

ФЕРРОМАГНИТНОГО ЦИЛИНДРА, РАСПОЛОЖЕННОГО

В НЕМАГНИТНОИ ТРУБЕ!

Предмет изобрстсиия

Известные сгособы привода во вращательное движение ферромагнитного цилиндра, расположенного в немагиитной трубе, с применением неподвижного однофазиого магнитного полл, усложняют конструкцию устройств, реализующих эти способы.

По описываемому способу, с целью упрощения дополнительно создают неподвижное постояинос мапштиос поле, направленное поперек оси цилиндра, а переменное магнитное поле направляют вдоль оси цилиндра.

На чертеже схематически изображено устройство для реализации описываемого способа.

Устройство содержит ферромагнитный ци1;!HEð 1, помещенный в неподвижной иемагнитной трубе 2. Обмотка 3, расположенная

«а магиитопроводе 4 и питаемая переменным током, создает переменное маптитиос Iloле Н, направленное вдоль оси цилиндра 1.

Обмотка б !итаемая постоянным током, создает в мапштопроводе 6 постоянное по7c Б направленное поперек оси цилиндра 1.

При подключении обмоток 8 и 5 соответственно к источникам переменного и постоянного тока, в результате одновременного воздействия двух полей Нл и тт — иа фсрромагиит.!ый цилиндр, последний вращается внутри трубы 2, обкатывая ее по внутренней поверхности.

С!тособ привода во вращательное движсиис ферромагнитного цилиндра, расположеи-!

5 ного в нсмагиитной трубе, с примсисиием llcподвижного одиофазиого переменного магнитного поля, отлп:lQIoll(llчсл тем, что. с целью упрощения. дополиитсльио создают неподвижное постояннос маг!шгиое поле, направленное оо поперек оси цилиндра, а переменное. магнитное поле иаправллют вдоль оси цилиндра.
