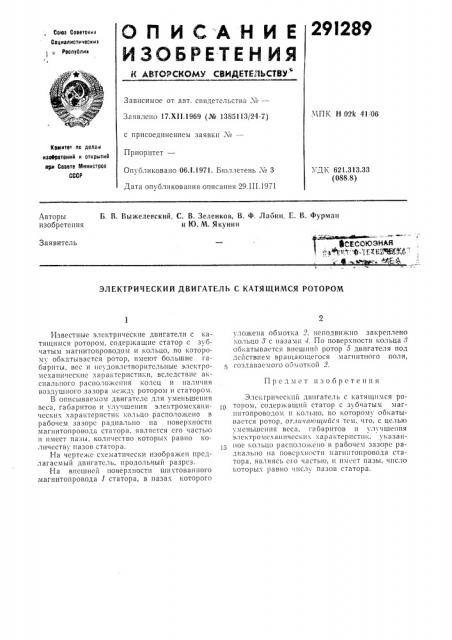

О П И С-А Н И Е 29)289

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсккт

Социа»истическит

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 17.Х11.1969 (Л 1385113/24-7) с присоединением заявки ¹â€”

Приоритет—

Опмбликовано 06 1.1971. Бюллетень № 3

МПК Н 02k 41 06

Комитет по дела изобретений и открытий пр» Совете Министров

СССР

УДК 621.313.33 (088.8) Дата опубликования описания 29.III 1971

В. В. Выжелевский, С. В. Зеленков, В. Ф. Лабин, Е. В. Фурман и 1О. М. Якунин

Авторы изобретения

Заявитель

ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ С КАТЯЩИМСЯ РОТОРОМ

Предмет изобретения

Известные электрические двигатели с катящимся ротором, содержащие статор с зубчатым магнитопроводом и кольцо, по которому обкатывается ротор, имеют большие габариты, все и неудовлетворительные электромсханичсскис карактсристики, вследствие аксиалгнюго расположения колец и наличия воздушного зазора между ротором и статором.

В описываемом двигателе для уменьшения веса, габаритов и улучшения электромсканичсских карактеристик кольцо расположено в рабочем зазоре радиально на поверкности магнитопровода статора. является его частью и имеет пазы, количество которык равно количеству пазов статора.

На чертеже скематически изображен предлагаемый двигатель, продольный разрсз.

На внешней поверкности шиктованного магнитопровода 1 статора, в пазак которого уложена обмотка 2, неподвижно закреплено кольцо 3 с пазами -i. По поверкности кольца Л обкатывается внешний ротор 5 двигателя под действием вращающегося магнитного поля, создаваемого обмоткой 2.

Элскгрический двигатель с катящимся ротором, содержащий статор с зубчатым магнитопроводом и кольцо, по которому обкатывается ротор, от.тпчптщпйс» тем, что, с целью уменьшения веса, габаритов и улучшения электромеканически.; карактеристнк, указанfloe кольцо расположено в рабочем зазоре радиально на повсркности магнигопpoвода статора, являясь его частью, и имеет пазы, число которы.; равно числу пазов статора.
