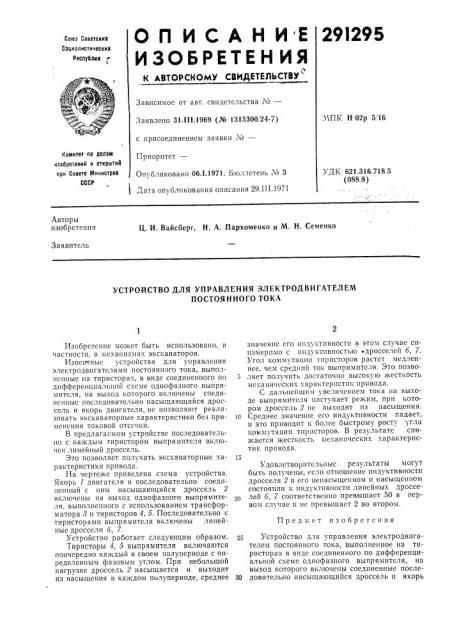

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

291295

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”.ЧПК Н 02р 5, 16

Заявлено 31.III.1969 (№ 1315300 24-7) с присоединением заявки М—

Приоритет—

OnYoликовано 06.1.1971. Бюллетень № 3 (смитет оо делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.718.5 (088.8) Дата опубликования описания 29.111.1971

l, Авторы изобретения

U.. И. Вайсберг, Н. А. Пархоменко и М, Н. Семенко

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ

ПОСТОЯННОГО ТОКА

Предмет изобретения

Изобретение может быть использовано, в частности, в механизмах экскаваторов.

Известные устройства для управления электродвигателями постоянного тока, выполненные nà тиристорах, в виде соединенного по дифференциальной схеме однофазного выпрямителя, на выход которого включены соединенные последовательно насыщающийся дроссель и якорь двигателя, не позволяют реализовать экскаваторные характеристики без применения токовой отсечки.

В предлагаемом устройстве последовательно с каждым тиристором выпрямителя включен линейный дроссель.

Это позволяет получать экскаваторные характеристики привода.

На чертеже приведена схема устройства.

Якорь 1 двигателя и последовательно соединенный с ним насыщающийся дроссель 2 включены на выход однофазного выпрямителя, выполненного с использованием трансформатора 8 и тиристоров 4, 5. Последовательно с тиристорами выпрямителя включены линейные дроссели 6, 7.

Устройство работает следующим образом.

Тиристоры 4, 5 выпрямителя включаются поочередно каждый в своем полупериоде с определенным фазовым углом. При небольшой нагрузке дроссель 2 насыщается и выходит из насыщения в каждом полупериоде, среднее значение его пндуктпвности в этом случае соизмеримо с нндуктпвностью ° äðoññåëåé 6, 7.

Угол коммутации тирнсторов растет медленнее, чем средний ток выпрямителя. Это позво5 ляет получить достаточно высокую жесткость механических характеристик привода.

С дальнейшим увеличением тока на выходе выпрямителя наступает режим, при котором дроссель 2 не выходит из насыщения.

io Среднее значение его индуктивности падает, и это приводит к более быстрому росту угла коммутации тпрпсторов. В результате снижается жесткость механических характеристик привода.

Удовлетворительные результаты могут быть получены, если отношение индуктивности дросселя 2 в его ненасыщенном и насыщенном состоянии к индуктивности линейных дросселей 6, 7 соответственно превышает 50 в первом случае и пе превышает 2 во втором.

25 Устройство для управления электродвигателем постоянного тока, выполненное на тиристорах в виде соединенного по дифференциальной схеме однофазного выпрямителя, на выход которого включены соединенные после30 довательно насыщающийся дроссель и якорь

291295

С7

Составитель О. Коссов

Текред Л. Я. Левина

Корректор О. И. Усова

Редактор Е. Кравцова

Заказ 777 Тпракк 473 Подписное

ЦНИИПИ Комитета по дедам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Загорская типография двигателя, отлача>ощееея тем, что, с целью получения экскаваторных характеристик привода, последовательно с каждым тиристором выпрямителя включен линейный дроссель.
