Реферат



i ° г г"

r \ т

САНИЕ

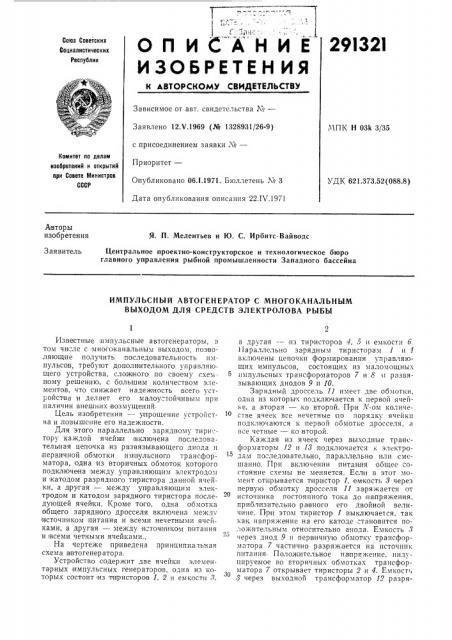

29I321

Союз Советских

Социалистических

Республик

ОП И

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 12.Ч.1969 (№ 1328931/26-9) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 22.IV.1971

МПК Н 03k 3/35

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.373.52(088.8) Авторы изобретения

Я. П. Мелентьев и Ю. С. Ирбитс-Вайводс

Заявитель

Центральное проектно-конструкторское и технологическое бюро главного управления рыбной промышленности Западного бассейна

ИМПУЛЬСНЫИ АВТОГЕНЕРАТОР С МНОГОКАНАЛЬНЫМ

ВЫХОДОМ ДЛЯ СРЕДСТВ ЭЛЕКТРОЛОВА РЫБЫ

Известные импульсные автогенераторы, в том чи "ле с многоканальным выходом, позволяющие получить последовательность импульсов, требуют дополнительного управляющего устройства, сложного по своему схем. ному решению, .с большим количеством элементов, что снижает надежность всего устройсгва и делает его малоу."тойчивым при наличии внешних возмущений

Цель изобретения — упрощение устройства и,повышение его надежности.

Для этого параллельно зарядному тири:.тору каждой ячейии включена последовательная цепочка из развязывающего диода и первичной обмотки им пульсного трансформатора, одна из вторичных обмоток которого подключена между управляющим электродо..r и катодом разрядного тиристора данной ячейки, а другая — между управляющим электродом и катодом зарядного тиристора последующей ячейки. Кроме того, одна обмотка общего зарядного дросселя включена между источником питания и всеми нечетными ячейками, а другая — между источникохт питания и всеми чегными ячейками., На чертеже приведена принципиа,бывая схема а втогенератора.

Устройство содержит две ячейки элементарных импульсных генераторов, одна из которых состоит из гиристоров 1, 2 и емкости «3, а другая — — из тирнсторов 4, 5 и емкости 6.

Параллельно зарядным тиристорам 1 и 4 включены цепочки формирования управляющих импульсов, состоящих пз маломощных импульсных трансформаторов 7 и 8 н развязывающих диодов 9 и 10.

Зарядныи дроссель 11 имеет две обмотки, одна из которых подключается к первой ячейке, а вторая — ко второй. При Л -ом количестве ячеек все нечетные irido порядку ячейки подключаются к первой обмотке дросселя, а все четные — ко второй.

Каждая из ячеек через .выходные трансформаторы 12 и 18:подключаегся к электро15 даат по"ледовательно, параллельно или смешанно. При включении питанля общее состояние схемы не меняется. Если в этот»омент открываегся тиристор 1, емкость 3 через первую обмотку дросселя 11 заряжается от источника постоянного тока до напряжения, приблизительно равного его двойной величине. Пр и этом тирисгор 1 выключается. так как напряжение на его катоде "тановится положительным относительно анода. Емкость 3 через диод 9 и первичную обмотку трансформатора 7 частично разряжается на источник питания Положительное напряжение, индуцируемое во вторичных обмотках трансформатора 7 открывает тиристоры 2 и 4. Емкость

8 через выходной трансформатор 12 разря291321

Предмет изобретения

Составитель А. Мерман

Редактор Т. В. Иванова Текред 3. Н. Тараненко Корректор T. А. Китаева

14зд. № 164, Заказ 51/278 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб,, д. 4/5

Тип. Харьк. Фил. пред. «Патент» жается HB 1131pg3Kg, а eb>IKocTb 6 iIepe3 0TKpI Iть1й тиристор 4 и вторую обмотку дро,"селя

11 заряжается от источника постоянного тока до напря>кения, приблизительно равного его войной величине. Тиристор 4 выключается, так как напряжение на его,катоде становитс. положительным относительно анода Емкость

6 частично разряжается через диод 10 и первичную обмотку импульсного трансформатсра на источник пита1ния, Положительное напряжение, индуцируемое во вторич;.1ых обмотках грансформатора 8, открьнвает ти ристоры 5 п 1. Емкость б через выходной трансформато р 1> разряжается на нагрузку Емкость Л через открытый тирнстор 1 и перву1о обмотку дросселя 11 заряжается от источника постоянного тока до на пряжения приблизительно равного его двойной величине,,в результате чего цикл ра боты схемы повторяется. Таким образом, после запуска схема переходит в режим автогенерации с частотой, определяемой индуктивностью зарядного дросселя, величиной емкости и количеством ячеек.

Импульсный автогснератор с многоканальным выходом для средств электролова

5 рыбы, содержащий 2ã однофазных последовательных гиристорных инверторных ячеек, общий за1рядный чвухобмоточ1ный дро,=сечь, междуячеечные и выходные трансформаторы, отличающийся тем, что, с целью упрощения

10 устройства и повышения его надежности, параллельно зарядному тиристору каждой ячейки включена последовательная цепочка из развязывающего диода и .первичной обмотки импульсного трансформатора, одна из вторичных обмоток которого подключена между упра1вляющ им электродом и катодом разряднаго тиристора данной ячейки, а другая между управляющим электродом и катодом зарядного тиристора последующей ячейки; одна обмотка общего зарядного дросселя .вкл1оче на между источником питания и всеми нечетными ячейками, а другая — между источником питания и 1всеми четными ячейками.
