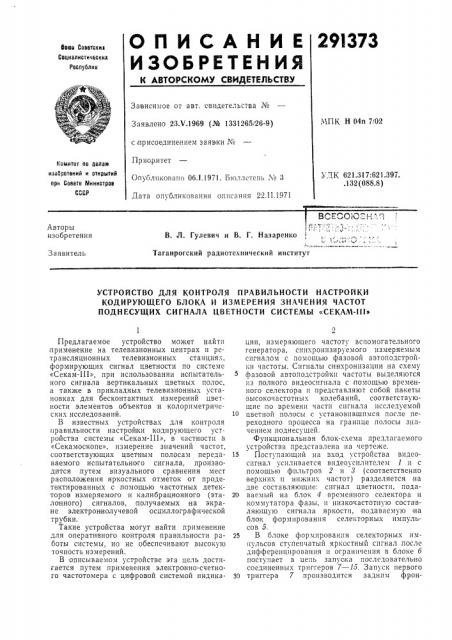

Устройство для контроля правильности настройки (патент 291373)
Устройство для контроля правильности настройки (патент 291373)
Устройство для контроля правильности настройки (патент 291373)
Показать все

Реферат



291373

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6оаа Соввтокия

Соцналистиквскня республик

Зависимое OT авт, свидетельства ¹

МПК Н 04п 7/02

Заявлено 23Лт.1969 (№ 1331265/26-9) с присоединением заявки №

Прио,ритет

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 22.11.1971

Ксяяитот оо долаы иасбрвтвний и открытий лрн Совета саниистров

СССР

УДК 621.317:621.397..132 (088.8) (В. JI. Гулевич и В. Г. Назаренко

1Ф.

Таганрогский радиотехнический институт

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРАВИЛЬНОСТИ НАСТРОЙКИ

КОДИРУЮЩЕГО БЛОКА И ИЗМЕРЕНИЯ ЗНАЧЕНИЯ ЧАСТОТ

ПОДН ЕСУЩИХ СИГНАЛА ЦВЕТНОСТИ СИСТЕМЫ «СЕКАМ-III»

Предлагаемое устройство может найти ,применение на телевизионных центрах и ретрансляционных телевизионных станциях, формирующих сигнал цветности по системе

«Секам-Ill», при использовании испытательного сигнала .вертикальных цветных полос, а также в прикладных телевизионных установках для бесконтактных измерений цветности элементов объектов и колориметрических исследований.

В известных устройствах для контроля правильности настройки кодирующего устройства системы «Секам-I II», в частности в

«Секамоскопе», измерение значений частот, соответствующих цветным полосам передаваемого испытательного сигнала, производится путем визуального сравнения мест расположения яркостных отметок от продетектнрованных с помощью частотных детекторов измеряемого и калибрационного (эталонного) сигналов, получаемых на экране электроннолучевой осциллографической трубки.

Такие устройства могут найти применение для оперативного контроля правильности работы системы, но не обеспечивают высокую точность измерений.

В опись|ваемом устройстве эта цель достигается путем применения электронно-счетного частотомера с цифровой системой индикации, измеряющего частоту вспомогательного генератора, синхронизируемого измеряемым сигналом с помощью фазовой автоподстройкп частоты. Сигналы синхронизации на схему фазовой автоподстройки частоты выделяются пз полного видеосигнала с помощью временного селектора и представляют собой пакеты

BbIc0K0÷àñòoòíûê колебаний, соответствующие по времени части сигнала исследуемой

1о цветной полосы с установившимся после переходного процесса на границе полосы значением поднес щей.

Функциональная блок-схема предлагаемого устройства представлена на чертеже.

15 Поступающий на вход устройства видеосигнал усиливается видеоусплителем 1 и с помощью фильтров 2 и 3 (соответственно .верхних п нижних частот) разделяется на две составляющие: сигнал цветности, пода20 ваемый на блок 4 временного селектора и коммутатора фазы, и низкочастотную составляющую сигнала яркости, подаваемую на блок формирования селекторных импульсов 5.

25 В блоке формирования селекторных импульсов ступенчатый яркостный сигнал, после дифференцирования и ограничения в блоке 6 поступает в цепь запуака последовательно соединенных триггеров 7 — 15. Запуск первого зо триггера 7 производится задним фрон291373

45 том строчного синхронизирующего импульса.

Сброс триггера 7 и запуск следующего триггера В осуществляется импульсом, сформированным в блоке 6 от границы первой цветной полосы испытательного сигнала. Сброс триггера 8 и запуск следующего триггера 9 осуществляется импульсом, сформированным от границы второй цветной полосы и т. д. Таким образом, каждый .из триггеров 7 — 15 формирует импульс, соответствующий во времени импульсу, вспышки (опорной поднесущей), в каждой .цветной полосе испытатель ного сигнала в порядке их следования (белая, желтая, голубая, зеленая, ;пурпурная, красная, синяя и черная). С помощью inepeключателя 16 выбора исследуемой полосы любой из сформированных импульсов подается на блок 17 формирования задержанных импульсов, который вырабатывает KOроткие (длительностью в 1 — 2 иксек) импульсы, задержанные относительно начала импульсов цветных полос на 5 — 6 мксек. Это позволяет выделить часть сигнала с установившимся после лереходного процесса и выбора, обусловленного низкочастотной предкоррекцией видеосигналов, значением частоты под несущей. Сформированные короткие селекторные импульсы поступают на схему совпадений 18, выделяющую из них только те, которые совпадают по времени с выбранной,переключателем 19 строкой красного или синего цветоразностного сигнала. Такой IBbIбор осуществляется с помощью симметричных импульсов полустрочной частоты f,/2, прошедших через усилитель-инвертор 20, Выделенный ключом 21 пакет высокочастотных,колебаний через усилитель 22 и фазоинверсный каскад 23 поступает на коммутатор 24. Последний управляется импульсами четверть-строчной частоты f,/4 таким образом, что исключается знакопеременность фазы,поднесущей, осуществляемая в .кодирующем устройстве через две строки на третью и от,поля к полю. Для этого используются |коммутирующие симметричные импульсы частоты /,/4, формируемые триггером 25, которые поступают на управляемый импульсами полей усилитель-инвертор 2б.

4

Выделенные таким образом в блоке 4 высокочастотные па кеты колебаний усиливаются, ограничиваются в блоке 27 и поступают 1на фазовый детектор 28 блока 29 фазовой автоподстройки частоты. В фазовом детекторе 28 происходит сравнение частот выделенного сигнала и сигнала вспомогательного генератора 80, и вырабатывается управляющий сигнал, действующий через фильтр 81 на управляемый реактивный элемент 82. Последний, в свою очередь, изменяет частоту вспомогательного генератора 80 таким образом, чтобы исключить разницу в сравниваемых частотах, т. е. сделать частоту вспомогательного генератора 80 равной частоте исследуемого выделенного сигнала, Для возможности подстройки частоты генератора 80 |к частоте жаждой из цветных полос реактивное сопротивление его контура автоматически изменяется переключателем33 при смене исследуемой цветной полосы и цветоразностного сигнала.

Частота колебаний вспомогательного,генератора 80 с большой степенью точности измеряется электронно-счетным частотомером

34, обеспечивающим удобную цифровую индикацию результатов измерений и возможность их документальной регистрации с .помощью ц ифропечатающей, машины.

Предмет изобретения

Устройство для ко нтроля правильности настройки кодирующего блока и измерения значения частот поднесущих сигнала цветности системы «Секам-I II» лри передаче испытательного сигнала вертикальных цветовых полос, содержащее частотомер, .генератор высокой частоты с фазовой автоподстрой кой частоты, временной селектор, блок формирова ния селекторных импульсов с переключателем .выбора исследуемой цветовой полосы, отличаюи ееся тем, что, с целью повышения точности измерений частоты поднесущих, временной селектор через коммутатор, исключающий знакопеременность фазы, .подключен к схеме фазовой автоподстройки частоты генератора высокой частоты.

291373

Составитель Ю. Бельянин

Техред А. A. Камышникова Корректор Т. А. Уманец

Редактор Ю. Полякова

Изд. ¹ 132 Зака" 240/1 Тираж 473 Подписное

LfHHHIIH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, др. Сапунова, 2
