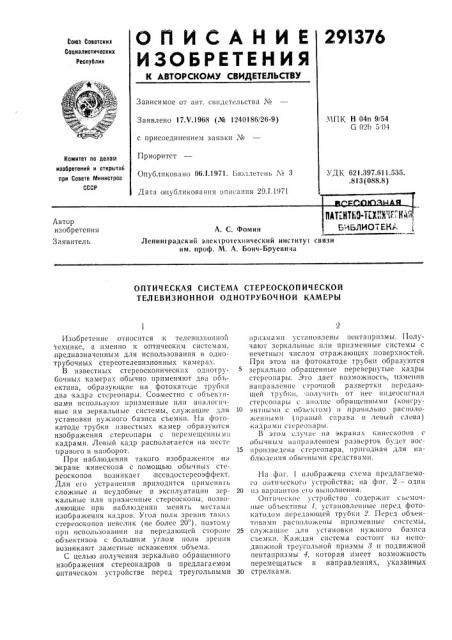

О Й И С А Н И Е 29l376

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ со1са Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17Х.1968 (№ 1240186/26-9) МПК Н 04п 9/54

G 02Ь 5 04 с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. (бюллетень ¹ 3

Дата опуоликования описания 20.(.1971

Комитет па делам иэобретеиий и открытий при Совете Министров

СССР

УД К 621.397.611.535..813 (088.8) ПАТГНтЕО-ТСХтГН41(Бь(ЬЛИ01 ЕК/:.

Автор изобретения

Заявитель

А. С. Фомин

Ленинградский электротехнический институт связи им. проф. М. А. Бонч-Бруевича

ОПТИЧЕСКАЯ СИСТЕМА СТЕРЕОСКОП ИЧЕСКОЙ

ТЕЛЕВИЗИОННОЙ ОДНОТРУБОЧНОЙ КАМЕРЪ|

Изобретение Относится;к телевизионной технике, а именно к оптичеоким системам, предназначенным для использования в однотрубочных стереотелевизионных камерах.

В известных стереоскопических однотрубочных камерах, обычно применяют два объектива, образующие на фотокатоде труоки два кадра стереопары. Совместно с об.ьекгп вами используют ирнзменные или аналогичные им зеркальные системы, служащие для 10 установки нумного базиса сьемкп. 1-(а фотокатоде трубки известных,камер образу1отся изображения стереопары с перемещенными кадрами. Левый кадр располагаегся на месте

IIpd80I и наоборот. 15

При наблюдении такого изображения на экране |кинескопа с помощью обычных стереоскопов возникаег псевдостереоэффект.

Для его устранения приходится примени г1 сложные и неудобные в эксплуатации зер- 20 кальные или нриэменные стереоскопы, позволяющие при наблюдении менять месгамн изображен1гя кадров. Угол поля зрения таки стереоскопов невелик (не более 20 ), поэтому

llpIl использовании на передающей сторон» 25 об.ьективов с большим углом поля зренп11 возн икают заметные искажения объема.

С целью получения зеркально обращенного изображения стереокадров в предлагаемом

Оптическом устройстве перед треугольными 30 нр11з/мами ус IIIIIO»лены пентапризмы. Полу чают зеркальные или призменные системы с нечетным числом отражающих, поверхностей.

При этом на фотокатоде трубки образуются зеркально обращенные перевернутые кадры стереollары. ЭTQ дает возможность, изменив направление строчной развертки передающей трубки, получить от нее видеосигнал стерсонары с вполне обращенными (конгруэнтнымн с Обьекгом) и,правильно расположенными (правый справа и левый слева) кадрамп стереolldpbl.

В этом случ11е Н3 экранах кинескопов 1 обычным llаправлением разверток будет воспроизведена с TL poolldp2, пригодная для наблюдения обычными средствами. (-l3 фпг. 1 изображена схема предлагаемого оптического устройства; на фнг. 2 — один

ИЗ IlaPIIdIIIOII ЕГО ВЫПОЛНЕНИЯ.

Оптическое уoòpoéñòво содержит с ьемочные объективы !, установленные перед фотокатодом передающей трубки 2. Перед ОбьекlIIIIaxI1I расположены прпзменные системы, служащие для ус гdíîâêè Ilóìíoão базиса сьемки. Каждая система состоит 113 неподвижной треугольной призмы 8 и подвижной пентапрпзмы 4, когорая имеет возможность перемещаться в направлениях, указанных стрелками.

291376

Фи в.2

Фиа. 3

Составитель М. Порфирова

Техрсд А. А. Камышиикова Корректор Т. А. Уманец

Редактор IO. Полякова

Изд. ¹ 132 Заказ 700/19 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Мо,сква, Я-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2

С целью уменьшения световых размеров оптических .деталей устройства объективы 1 могут быть расположены между элементами призмепных или зеркальных систем для установки базиса с ьемки. Такое расположение деталей показано на фиг. 2 (обозначения деталей те же, что на фиг. 1).

Зту схему целесообразно использовать, если свстосиль ные объективы имеют относительно большой угол,поля зрения (2Р=40").

Ее можно применять также при малых размерах фотокатода трубки, когда объективы (вследствие их большого диаметра) нельзя разместить перед фотокатодом так, чтобы расстояние между II< осями было равно ширине кадра.

При работе устройств, показанных на фиг. 1 .и 2, фокусировку объективов производят перемещением их вдоль главных оптических осей. Установку нужного базиса съемки осуществляют изменением расстояния между двумя пентапризмами путем !их одновременного перезиещения в противоположные стороны IIO направлениям, указанным cTpoJliKBiAIII.

Процесс обращения изображений кадров стереопары поясняется схемами на фиг. 3, где: 5 — объект съемки; б — изображение стереопары на фогокатоде передающей трубки (вид со стороны фотокатода); 7 — изображение стереопары на экране кинескопа.

Объективы оптического устройства создают на фотокатоде передающей трубки зеркально обращенные перевернутые изображения б объектива 5. Изображения получаются в виде двух расположенных рядом кадров стереопары, Левый кадр стереопары К„располагается слева, правый кадр Кп — справа.

На схемах стрелками показаны направления разверток, которые необходимы для по.

10 лучения видеосигнала с правильной ориентацией кадров стереопары. Направление развертки по кадрам оставлено обычным, а направле ние развертки по строкам изменено на обратное.

15 В результате преобразования,полученного ,видеосигнала в изображение на экране кинескопа с обычным направлением разверток образуются вполне обращенные правильн э расположенные кадры стереопары, .которые

20 можно рассматривать в обычные (например, линзовые) стереоскопы, Предмет изобретения

Оптическая система стереоскопической те25 левизионной однотрубочной камеры, содержащая два объектива и две неподвижные прямоугольные призмы, отличающаяся тем, что, с целью получения зеркально обращенного изображения стереокадров, перед тре30 угольными призма.ми дополнительно установлены пентапризмы.
