Реферат

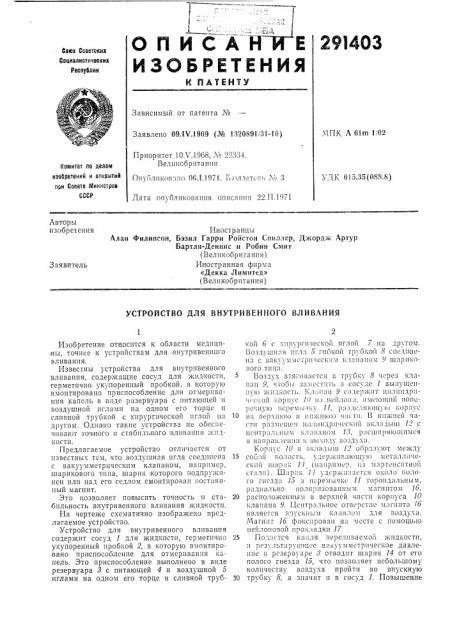

ИСАЙИ

Со)оа Соеетокив

Социалистичесиив

Республик

К ПАТЕНТУ

Зависимый от патента ¹

МПК А Glm 1, 02

Заявлено 09.IV.1969 (№ 1320891 31-16) Приоритет 10Л,1968, X 2233-1, Великобритания

Комитет по делам изобретений и отнрчтнй при Сосете Министров

СССР

УД1 615.35(0)88,8) Опал)ликовпио 06.1.1971. !) ОллетеÄ) № 3

Дата опублш ования описания 22.II.1971

Авторы изобретения

Инострагтц! !

Алан Филипсон, Бэзил Гарри Ройстон Спиллер, Джордж Артур

Бартли-Деннис и Робин Смит (Великобритания) Иностранная фирма

«Декка Лимитед» (Великобритания) 3 аявитель

УСТРОЙСТВО ДЛЯ ВНУТРИВЕННОГО ВЛИВАНИЯ

Изобретение относится к области медицины, точнее )к устройствам для,внутривецного вливания.

Известны устройства для вцутрпвенного вливания, содержащие сосуд для жидкости, герметично укупоренный пробкой, в которую .вмонтировано приспособление для отмеривания капель в;виде разервуара с питающей и воздушной иглами на одном его торце и сливной трубкой с хирургической иглой )га другом. Однако такие устройства не обеспечивают точного и стабильного вливания жидкости.

Предлагаемое устройство отличается от известных тем, что воздушная игла соединена с вакуумметрическим клапаном, например, шарикового типа, шарик:которого подпружинсн или над его седлом смонтирован постоянный мапшт.

Это позволяет повысить точность и стабильность внутривенного вливания жидкости.

Иа чертеже схематично изображено предлагаемое устройство.

Устройство для внутривенного вливания содержит сосуд 1 для жидкости, герметично укупоренный пробкой 2, в которую вмонтировано приспособление для отхтери)вания ка.пель. Это приспособление выполнено в виде резервуара 8 с питающей 4 и воздушной 5 иглами на одном его торце и сливной трубкой 6 с xtipypt-tt:)еской иглой 7 на другом.

Do31,; I!Ill 15! игла 5 ги!1ко)! Tp", Окой )) сосдииеIIII C ваку) Xl )ICTptt)ICCI!Ital li.l:lit!IIIO )I 9 Ill!1pttii0вого типа.

Воздух втяiивается в трубку 8 через кланill 9, чтобы заместить в сосуде 1 вьшущениу)0 )I!II!l i ocTI ) л;) и;)и 9 содержит и илиидрический корп1т 1() t).) licit, !Он;1, им). )Ои!и)! Попеl!c:ну)о !)еремы )к1 ll, р)!з.!Оляк1)цу)о корпус

10 )), 1 в рх ))0)0 Ii )))*„"„.п)О;О:i т . В ))и>к !» сти размеще)! и)!.)индри )ески)! вкла !ь)ш 12 с централ)и)ым клапаном 1;), расширя)ощимся в напра)ч)еilll! I к выход ВОзд1 х)l.

Кор))1с Itt и вкладыш 1 об)11азу)от между

15 собои полос и, удерживающуio металличеcKt1tt ц!а!)1)))! 1.1 (It;lilpttMOI) ))3 з);)отеис1!Тной ст)!ли). Ш))рик 1! удар;к )з;!Отс!! около полого гнезда 15 в псремычк). 11 тороидальным, рад)вильно поляризованным м!1гнитоз! 16, 20 расположенным в верхней части корпуса 10 клапана 9. Центр)1л!.нос отверстие м;)гцита !6 является вчускным каналом для воздуха.

Магнит 16 фиксирован на месте с помощью нейлоновой прок,)адки 17.

25 Подается капля переливаемой жидкости, !l розу.)ьтиру)ащее ваку1ммстрическое давление в резервуаре 8 отводит шарик 14 от его полого гнезда 15, что поззоляет небольшому количеству воздуха пройти во впускную

30 трубку 8, а значит и в сосуд I. Повышение

291403

Составитель H. Эскин

Текред А. А. Камьннннкова

Корректор T. А. Уманец

1 едактор T. Фадеева

Изд. ¹ 132 Заказ 240 16 Тираж 4 3 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, 1заушская наб., д. 4/5

Типография, нр. Сапунова, 2 давления внутри сосуда 1 позволяет магниту 16 вернуть шарик 14, чтобы закрыть полое гнездо 15.

Предлагаемое устройство может быть фотоэлектрическим датчиком 18 с сервомеханизмом 19, двигателем 20 и регулируюгцим зажимом 21, нозволякнцнми pel i лировагь скорость подачи жи,. косги при и1уl ривепном в л и в а и I I I I.

Предмет изобретения

Устройство для внутривеньгото вливания, содержащее сосуд для жидкости, герметично укупоренный пробкой, B которую вмонтировано приспособление для отмеривания ка пель в виде резервуара с питающей и воздушной иглами на одном его торце и сливной

5 трубкой с хирургической иглой на другом, отличаюи1ееся тем, что, с целью повышения точности и стабил;ности внутривенного влиныния жидкости, воздуlllная игла соединена с выкууммстрическим клапаном, например, 10 шарикового типа, шарик которого подпружинсн или над его седлом смонтирован постоянный магнит.
