Взрывчатое вещество

Взрывчатое вещество

Иллюстрации

Показать все

Реферат

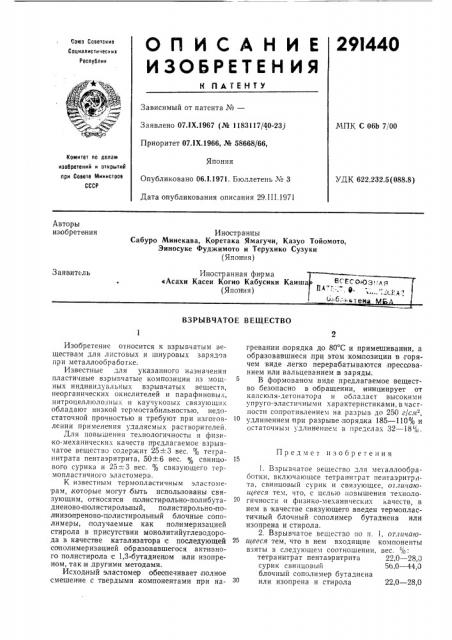

29I440

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №вЂ”

МПК С 06Ь 7/00

Заявлено 07.!Х.1967 (№ 1183117/40-23)

Приоритет 07.1Х.1966, ¹ 58668/66, Япония

Опубликовано 06,1.1971. Бюллетень ¹ 3

Дата опубликования описания 29. I I I.1971

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 622.232.5(088.8) Авторы изобретвния

Иностранцы

Сабуро Минекава, Коретака Ямагучи, Казуо Тойомото, Эиносуке Фуджимото и Терухико Сузуки (Япония) Заявитель

Иностранная фирма

**- *- ° ° ю *-. -,- . т (Япо ния) "б наутек

ВЗРЫВЧАТОЕ ВЕЩЕСТВО

Изобретение относится к взрывчатым веществам для листовых и шнуровых зарядов при металлообработке.

Известные для указанного назначения пластичные взрывчатые композиции из мощных индивидуальных взрывчатых веществ, неорганических окислителей и парафиновых, нитроцеллюлозных и каучуковых связующих обладают низкой термостабильностью, недостаточной прочностью и требуют при изготовлении применения удаляемых растворителеи.

Для повышения технологичности и физико-механически.; качеств предлагаемое взрывчатое вещество содержит 25 -3 вес. % тетранитрата пентаэритрита, 50» 6 вес. % свинцового сурика и 25:3 вес. % связующего термопластичного эластомера.

К известным термопластичным эластомерам, которые могут быть использованы связующим, относятся полистирольно-полнбутадиеново полистирольный, полистирольно полиизопреново- полистирольный блочные cctIIQлимеры, получаемые как полимеризацией стирола в присутствии монолитийуглеводорода в качестве катализатора ic последующей сополимериза цией образовавшегося активного полистирола с 1,3.бутадиеном или изопреном, так и другими методами.

Исходный эластомвр обеспечивает полное смешение с твердыми компонентами при нагревании порядка до 80 С и примешивании, а образовавшиеся,при этом композиции в горячем виде легко перерабатываются прессованием или вальцеванием в заряды.

В формованом .виде предлагаемое вещество безопасно в обращении, инициирует от капсюля-детонатора и обладает высокими упруго-эластичными характеристиками, в частности сопротивлением на разрыв до 250 г/слт2, удлинением при разрыве порядка 185 — 110% и остаточным удлинением в пределах 32 — 18 "то, Предмет изобретения

1. Взрывчатое ве цество для металлообработки, включающее тетранитрат пентаэритрита, свинцовый сурик и связующее, отличаюи1ееся тем, что, с целью повышения технологичности и физико-механических качеств, в нем в качестве связующего введен термопластичный блочный сополимер бутадиена или изопрена и стирола.

2. Взрывчатое вещество по и. 1, огяичаю25 итееся тем, что в нем входящие компоненты взяты в следующем соотношении, вес. /о. тетранитрат пентаэритрита 22,0 — 28,0 сурик свинцовый 56,0 — 44,0 блочный сополимвр бутадиена

3О или изопрена и стирола 22,0 — 28,0
