Жаропрочная сталь
Иллюстрации
Реферат

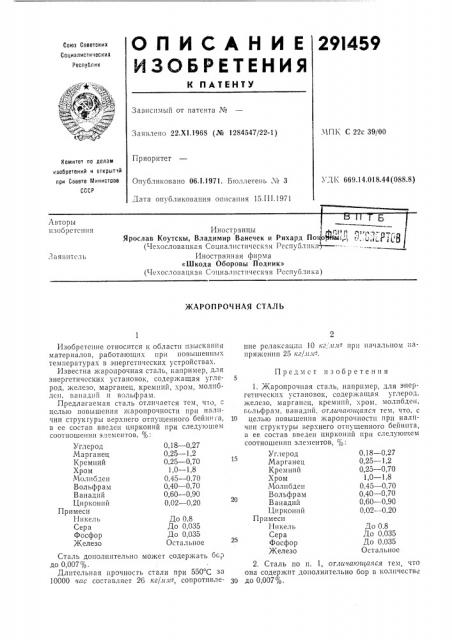

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
291459
Союз Советских
Социалистичесних
Республик
Зависимый от патента №
МПК С 22с 39/00
Заявлено 22,Х1.1968 (№ 1284547/22-1) Приоритет
Комитет по делам пзобретеиий и открыт1й при Совете Мииистров
СССР
УДК 669.14.018.44(088.8) Опубликовано 06.1,1971. Бюллетень ¹ 3
Дата опубликования описания 15.III.!97!
Авторы изобретения
Иностранцы
3 Aп.g! тт
Ярослав Коутскы, Владимир Ванечек и Рихард Пот о1йуж. :( (Чехословацкая Социалистическая Республш аф — -- =
Иностранная фирма
«Шкода Оборовы Подник» (Чехословацкая С зциалпстическая Республика) Заявитель
ЖАРОПРОЧНАЯ СТАЛЬ
Изобретение относится к области изыскания материалов, работающих при повышенных температурах в энергетических устройствах.
Известна жаропрочная сталь, например, для энергетических установок. содержащая углерод, железо, марганец, кремний, хром, молибден, ванадий и вольфрам.
Предлагаемая сталь отличается тем, что, с целью повышения хкаропрочностп при наличии струкгуры верхнего отпущенного бейнпта, в ее состав введен цирконий при следующем соотношении элементов, %:
Предмет изобретения
0,18 — 0,27
0,25 — 1,2
0,25 — 0,70 !,0 — 1,8
0,45 — 0,70
0,40 — 0,70
0,60 — 0,90
0,02 — 0,20
20
До 0,8
До 0,035
До 0,035
Остальное
Сталь дополнительно можег содержать б<р до 0,007%.
Длительная прочность стали при 550 С за
10000 час составляет 26 кгул.и-, сопротивлеУглерод
Марганец
Кремний
Хром
Молибден
Вольфрам
Ванадий
Цирконий
Примеси
Никель
Сера
Фосфор
Железо ппе релаксации 10 кг, льп- прп начальном напряжешш 25 кгпв.ят-, 1. Жаропрочная сталь, например, для энергетических установок, содержащая углерод, железо, марганец, креышш, хром, молибден, гольфрам, ванадий, отличато цаяся тем, что, с
10 целью повышения жаропрочностп прп наличии структуры верхнего отпущенного бейнпта, в ее состав введен цирконий при следующем соотношении элементов, %:
Углерод 0,18 — 0,27
Марганец 0,25 — 1,2
Кремний 0,25 — 0,70
Хром 1,0 в 1,8
Молибден 0,45 — 0,70
Вольфрам 0,40 — 0,70
Ванадий 0,60 — 0,90
Цирконий 0,02 — 0,20
Примеси
Никель До 0,8
Сера До 0,035
Фосфор До 0,035
Железо Остальное
2. Сталь по п. 1, отлачаю цаяся тем, что она содержит дополнительно бор в количестве
30 до 0,007%.
