Реферат

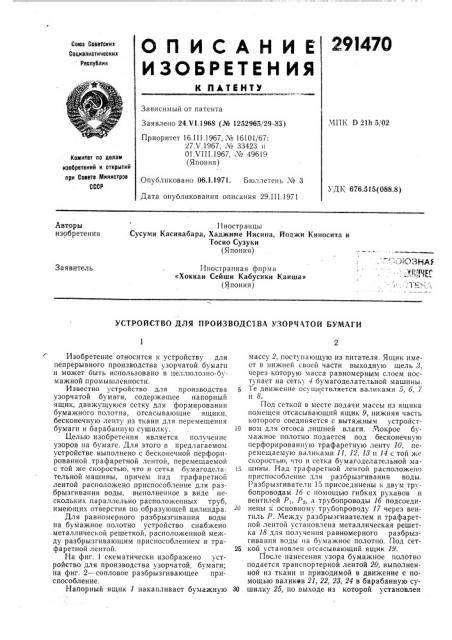

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента

Заявлено 24.V1.1968 (¹ 1252965/29-33) МПК D 21h 5/02

Приоритет 16.111.1967, ¹ 16101/67:

27Х.1967, Л 33423 и

01 VIII.1967, ¹ 49619 (Япония) Комитет по делам изобретений и открытий пр» Совете Министров

СССР

Опубликовано 06.1.1971. Бюллетень Ло 3

УДК 676.515(088.8) Дата опубликования описания 29.111.1971

Авторы изобретения

Иностранцы

Сусуми Касивабара, Хаджиме Нисина, Йоджи Киносита и

Тосио Сузуки (Япония) ". >!УЗНАF

Иностранная фирма

«Хоккаи Сейши Кабусики Каиша> (Япония) Заявитель

УСТРОЙСТВО ДЛЯ Г1РОИЗВОДСТВА УЗОРЧАТОЙ БУМАГИ

Изобретение относится к устройству для непрерывного производства узорчатой бумаги и может быть использовано в целлюлозно-бумажной промышленности.

Известно устройство для производства 5 узорчатой бумаги, содержащее напорньш ящик, движущуюся сетку для формирования бумажного полотна, отсасывающие ящики, бесконечную ленту из ткани для перемещения бумаги и барабанную сушилку.

lO

Целью изобретения является получение узоров на бумаге. Для этого в предлагаемом устройстве выполнено с бесконечной перфорированной трафаретной лентой, перемещаемой с той же скоростью, что и сетка бумагодслательной машины, причем над трафаретной лентой расположено приспособление для разбрызгивания воды, выполненное в виде нескольких параллельно расположенных труб, имеющих отверстия по образующей цилиндра.

Для равномерного разбрызгивания воды на бумажное полотно устройство снабжено металлической решеткой, расположенной между разбрызгивающим приспособлением и трафаретной лентой. 25

На фиг. 1 схематически изображено устройство для производства узорчатой, бумаги; на фиг. 2 — сопловое разбрызгивающее приспособление.

Напорный ящик 1 накапливает бумажную ЗО массу 2, поступающую из питателя. Ящик имеет в нижней своей части выходную щель 8, через которую масса равномерным слоем поступает на сетку 4 бумагоделательной машины.

Те движение осуществляется валиками 5, б, 7 и 8.

Под сеткой в месте подачи массы пз ящика помещен отсасывающнй ящик 9, нижняя часть которого соединяется с вытяжным устройством для отсоса лишней влаги. Мокрое бумажное полотно подается под бесконечную перфорированную трафаретную ленту 10, перемещаемую валиками 11, 12, 18 и 14 с той же скоростью, что и сетка бумагоделательной машины. Над трафарегной ленгой расположено приспособление для разбрызгивания воды.

Разбрызгивателп 15 присоединены к двум трубопроводам 1б с помощью гибких рукавов и вентилей Р„P2, а трубопроводы 1б подсоединены к основному трубопроводу 17 через вентиль P. Между разбрызгивателем и трафаретной лентой установлена металлическая решетка 18 для получения равномерного разбрызгивания воды на бумажное полотно. Под сеткой установлен отсасывающий ящик 19.

После нанесения узора бумажное полотно подается транспортерной лентой 20, выполненной из ткани и приводимой в движение с помощью валикев 21, 22, 28, 24 в барабанную сушилку 25, по выходе из которой установлен

291470 Рид. f

Составитель H. Щередииа

Техред 3. Н. Тараненко Корректор Н. Л. Бронская

Редактор Е. Гончар

Заказ 1221 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Загорская типография крепировальный скребок 26. Готовая бумага наматывается на барабан 2/.

Предмет изобретения

1. Устройство для производства узорчатой бумаги, содержащее напорный ящик, движущуюся сетку для формирования бумажного полотна, отсасывающие ящики, бесконечную ленту из ткани для перемещения бумаги и оарабанную сушилку, отличающееся тем, что, с целью получения узоров па бумаге, устройство выполнено с бесконечноп перфорированной трафаретной лентой, перемещаемой с той же скоростью, что и сетка бумагоделательной машины, причем над трафаретной лентой расположено приспособление для разбрызгивания воды.

2. Устройство по п. 1, отличающееся тем, что приспособление для разбрызгивания воды выполнено в виде нескольких параллельно расположенных труб, имеющих отверстия по образующей цилиндра.

3. Устройство по п. 1, отличающееся тем, 10 что, с целью равномерного разбрызгивания воды на бумажное полотно, оно снабжено металлической решеткой, расположенной между. разбрызгивающим приспособлением и трафаретной лентой.
