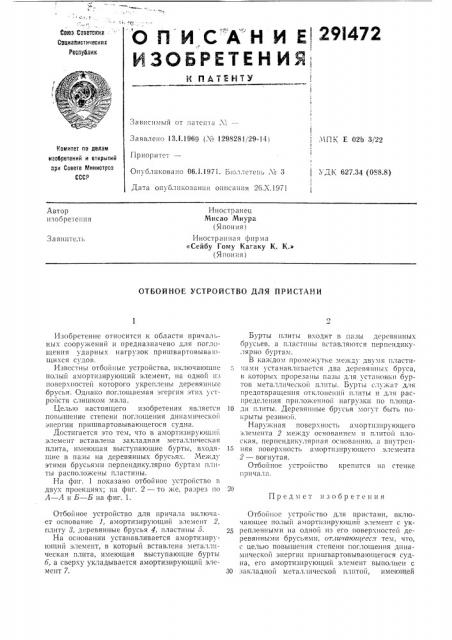

Отбойное устройство для пристани (патент 291472)
Отбойное устройство для пристани (патент 291472)
Показать все

Реферат



О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

Сояз Советских

Социалистических

Респ бдии

Зависимый от патента Л

Заявлено 13.1.1969 (¹ 1298281!29-14)

Приоритет—

Оп .блпковапо 06.1.1971. Б Оллстепь ¹ 3 (МПК Е 02b 3,/22 ! (I

Комитет т(о делам иэобретений и открытий при Совете Министров

СССР

УДК 627.34 (088.8) Дата опубликования описания 26Л.1971

Иностранец

Мисао (Чиура (Япония) Иностранная фирма

«Сейбу Гому Кагаку К. К.> (Япония) Автор изобретсш(я

Заявитель

ОТБОЙНОЕ УСТРОЙСТВО ДЛЯ ПРИСТАНИ

Изобретение относится к области причальных сооружений и предназначено для поглощения ударных нагрузок пришвартовывающихся судов.

Извсстнь(отбойные устройства, вкл!Очаюгпие польп(амортизирующий элемент, на одной пз поверхностей которого укреплены деревяпныс орусья. Однако поглощаемая эгсргия этих устройств слишком мала.

Целью настоящего изобретения является новь!шение степени поглощения динамической энергии пришвартовывающегося судна.

Достигается это тем, что в амортизирующий элемент вставлена закладная металлическая плита, имеющая выступающие бурты, входящие в пазы на деревянных брусьях. Между этими брусьями перпендикулярно буртам п;шты расположены пластины.

На фиг. 1 показано отбойное устройство в двух проекциях; на фиг. 2 — то же, разрез ПО

А — А и Б — Б на фиг. 1.

Отбойное устройство для причала включает основание 1, амортизиру!ощий элемент 2, плиту 3, деревянные брусья 4, пластины 5.

На основании устанавливается амортизирующий элемент, в который вставлена метал.шческая плита, имеющая выступающие бурты б, а сверху укладывается амортизирующий элемент 7.

Бурты плиты входят в пазы деревянных брусьев, а пластины вставляются перпендикулярно буртам.

В каждом прок!ежъ-тке х!е>кд1 двхмя пласти0 нами устанавливается два деревянных бруса, в которых прорезаны пазы для установки буртов металлпческОП п.и(ты. Б1 рты сг!1 ж(1т для предотвращения отклонений плиты и для р3сГ! р еде, lе ш(я приложенной нагрузки по I I, 10H(310 ди плиты. Деревянные брусья могут быть покрыты резиной.

Наружная поверхность амортизирующего э,чемепта 2 между основанием и плитой плоская, перпендикуляр ая основашпо. а внутрсп15 няя поверхность амортпзпрую!цсго элемента

2 — вогнутая.

Отбойное устройство крепится на стеш<е прича, ш.

Предмет изобретения

Отбойное устройство для пристани, включаю!цее полый амортизирующий элемент с. ук25 репленными на одной из его поверхностей деревянными брусьями, от.шиаю(Г(еесл тем. что, с целью повышения степени поглощения динамической энергии пришвартовывающегося судна, его амортизирующий элемент выполнен с

30 за!«ладной Ai(PT3, I, IHM! ской п. и(ТОЙ> имею!цей с. gyes

З1С Г 1,31OI1jÈ!ñ 03!)3 Тз1, Б::С,! л1:! 1: .= .1с ..",1 :. 00;:3 Q30Вс1!1111>1Р В Д81)РВЯН1 .1.1Х 3 3",. :.. :. С..Л ;:.1,1 .О! )) "б с о

G7uv У

"ц р -q, ° 1., р

Риг 3 оставитсль 3. Зеле:...;z
