Реферат



291497

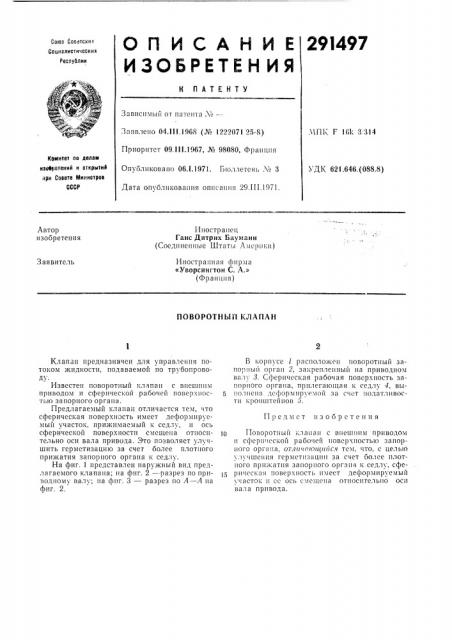

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

Союз Сосетсхит

Социалистических

Республик

К ПАТЕНТУ

Зависимый ог патента № ——

Заявлено 04.111.1968 (¹ 1222071 25-8)

Приоритет 09.lll.1967, ¹ 98080, Франция

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 29.II I.1971.

МПК Г 1>l; 3 314

Немитет по делам изоеретеиий и открытий три Совете Министров

СССР

УДК 621.646. (088.8) Иностранец

Ганс Дитрих Бауманн (Соединенные Штаты Америки) Автор изобретения

Иностранная фирма

«Уворсингтон С. А.» (Франция) Заявитель

ПОВОРОТНЫЙ КЛАПАН

10 Поворотный клапан с внешним приводом п сфери |еской рабочей поверхностью 33llopного органа, отлпчп о цпйся тем, что, с целью улучшения герметизации за счет более плотного прижатия запорного органа к седлу, сфе15 рическая поверхность имеет деформируемый участок и сс ось смещена относительно оси вала привода.

Клапан предназначен для управления потоком жидкости, подаваемой по трубопроводу

Известен поворотный клапан с внешним приводом и сферической рабочей поверхностью запорного органа.

Предлагаемый клапан отличается тем, что сферическая поверхность имеет деформнруемый ъчасток, прижимаемый и седлъ, и ось сферической поверхности смещена относительно оси вала привода. Это позволяет улучшить герметизацию за счет более плотного прижатия запорного органа к седлу.

На фиг. 1 представлен наружный вид предлагаемого клапана; на фиг. 2 — разрез по приводному валу; на фиг. 3 — разрез по А — А на фиг. 2.

В корпусе 1 расположен поворотный запорпый орган 2, закрепленный на приводном в",,ëó 8. Сферическая рабочая поверхность запорного органа, прилегающая к седлу 4, выполнена деформируемой за сч т податливости кронштейнов 5.

Предмет изобретения

291497 тог

ur. 2 À

4 ?

Составитель В. Цукерник

Редактор T. Ф. Гаврикова Текред. 3. Н. Тараненко Коррекгор Т, А. Уманец

Изд. № 189 Заказ 1!22 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д, 4 5

Загорская типография
