Горелка инфракрасного излучения (патент 291509)
Горелка инфракрасного излучения (патент 291509)
Горелка инфракрасного излучения (патент 291509)
Показать все

Реферат

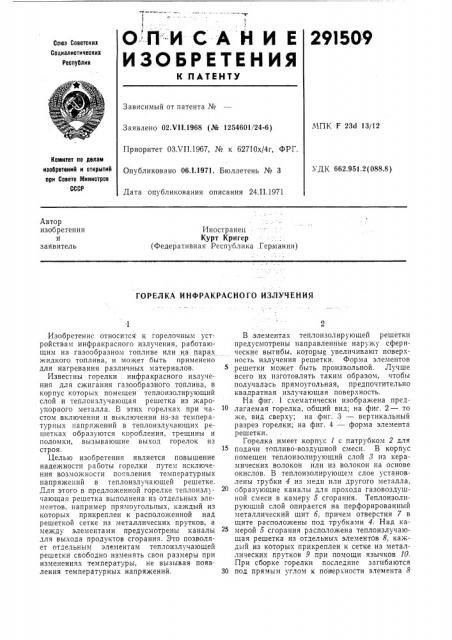

О-П "ИСАЙ И Е

ИЗОБРЕТЕНИЯ

291509

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

МПК F 23d 13/12

Заявлено 02.Ч11.1968 (№ 1254601/24-6)

Приоритет ОЗХ11.19б7, ¹ к б2710х/4г, ФРГ.

Комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

УДК 662.951.2(088.8) Опубликовано 06,1.1971. Бюллетень № 3

Дата опубликования описания 24.11.1971

Автор изобретения и заявитель

Иностранец

Курт Кригер (Федеративная Республика .Герыании) ГОРЕЛКА ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

Изобретение относится к горелочным устройствам инфракрасного излучения, работающим на газообразном топливе или на парах жидкого топлива, и может быть применено для нагревания различных материалов.

Известны горелки инфракрасного излучения для сжигания газообразного топлива, в корпус которых помещен теплоизолирующий слой и теплоизлучающая решетка из жароупорного металла. В этих горелках при частом включении и выключении из-за температурных напряжений в теплоизлучающих решетках образуются коробления, трещины и поломки, вызывающие выход горелок из строя.

Целью изобретения является повышение надежности работы горелки путем исключения возможности появления температурных напряжений в теплоизлучающей решетке.

Для этого в предложенной горелке теплоизл чающая решетка выполнена из отдельных элементов, например прямоугольных, каждый из которых прикреплен к расположенной над решеткой сетке из металлических прутков, а между элементами предусмотрены каналы для выхода продуктов сгорания. Это позволяет отдельным элементам теплоизлучающей решетки свободно изменять свои размеры при изменениях температуры, не вызывая появления температурных напряжений.

В элементах теплоизолирующей решетки предусмотрены направленные наружу сферические выгибы, которые увеличивают поверхность излучения решетки. Форма элементов решетки может быть произвольной. Лучше всего их изготовлять таким образом, чтобы получалась прямоугольная, предпочтительно квадратная излучающая поверхность.

На фиг, 1 схематически изображена предлагаемая горелка, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — вертикальный разрез горелки; на фиг. 4 — форма элемента решетки

Горелка имеет корпус 1 с патрубком 2 для подачи топливо-воздушной смеси. В корпус помещен теплоизолирующий слой 8 из керамических волокон или из волокон на основе окислов. В теплоизолирующем слое установлены трубки 4 из меди или другого металла, образующие каналы для прохода газовоздушной смеси в камеру 5 сгорания. Теплоизолирующпй слой опирается на перфорированный металлический щит б, причем отверстия 7 в щите расположены под трубками 4. Над камерой 5 сгорания расположена теплоизлучающая решетка из отдельных элементов 8, каждый из которых прикреплен к сетке из металлических прутков 9 при помощи язычков 10.

При сборке горелки последние загибаются

30 под прямым углом к поверхности элемента 8

291509 и соединяются с прутками 9. Между элементамп 8 теплоизлучающей решетки предусмотрены каналы 11 для выхода продуктов сгорания, суммарное поперечное сечение которых примерно равно 25 1О общей поверхности решетки. Элементы 8 имеют в нижней части сферические выгибы 12, направленные к наружной стороне горелки.

Горелка работает следующим образом.

Топливо-воздушная смесь поступает по патрубку 2 в корпус 1 и по трубкам 4 проходит в камеру 5 сгорания. Высокотемпературные продукты сгорания выходят по каналам 11, нагревают элементы 8 теплоизлучающей решетки, которая с помощью лучеиспускания передает тепло нагреваемому материалу.

Предмет изобретения

1. Горелка инфракрасного излучения для сжигания газа или паров жидкого топлива, 5 содержащая корпус с теплоизолирующим слоем и теплоизлучающую решетку из жароупорного металла, отличающаяся тем, что, с целью повышения надежности, теплоизлучающая решетка выполнена из отдельных элемен10 тов, например прямоугольных, каждый из которых прикреплен к сетке из металлических прутков, а между элементами предусмотрены каналы для выхода продуктов сгорания.

2. Горелка по п. 1, отличающаяся тем, что

15 элементы теплоизлучающей решетки имеют направленные наружу сферические выгибы.

291509

7 Pu8.5
