Импульсный источник электронов

Иллюстрации

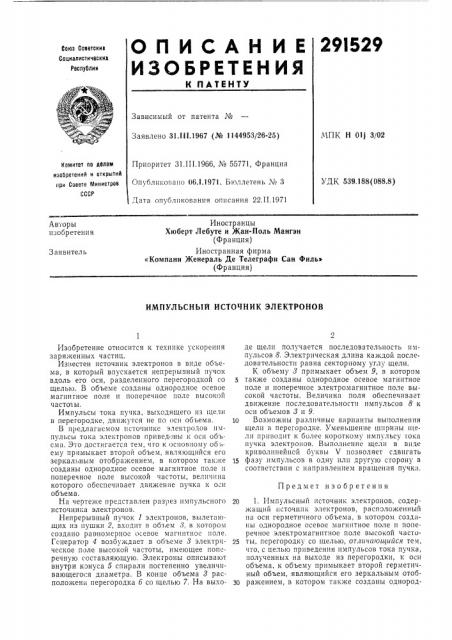

Импульсный источник электронов (патент 291529)
Импульсный источник электронов (патент 291529)
Показать все

Реферат



29529

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

МПК Н ОЦ 3/02

Заявлено Зl.Ill.1967 (№ 1144953/26-25) Приоритет 31. I I I.1966, ¹55771,,Франция

Опубликовано 06.1.1971. Бюллетень № 3 комитет по лолам изобретений и открытий при Совете Министров

СССР

УДК 539.188(088.8) Дата опубликования описания 22.II 1971

Иностранцы

Хтоберт Лебуте н Жан-Поль Мангэн (Франция) Иностранная фирма

«Компани Женераль Де Телеграфи Сан Филь» (Франция) Авторы изобретения

3 аявитель

ИМПУЛЬСНЪ|й ИСТОЧНИК ЭЛЕКТРОНОВ

2р 1. Импульсный источник электронов, содержащий источник электронов. расположенный на оси герметичного объема, в котором созданы однородное осевое магнитное поле и поперечное электромагнитное поле высокой часто25 ты, перегородку со 1целью, отличающийся тем, что, с целью приведения импульсов тока пучка, полученных на выходе из перегородки, к оси объема, к объему примыкает второй герметичный объем, являющийся его зеркальным отоб3Q ражением, в котором также созданы однородИзобретение относится к технике ускорения заряженных частиц.

Известен источник электронов в виде объема, в который впускается непрерывный пучок вдоль его оси, разделенного перегородкой со щелью. В объеме созданы однородное осевое магнитное поле и поперечное поле высокой частот ы.

Импульсы тока пучка, выходящего из щели в перегородке, движутся не по оси об.ьема.

В предлагаемом источнике электродов импульсы тока электронов привед ны к оси объема. Это достигается тем, что к основному об ему примыкает второй объем, являющийся его зеркальным отображением, в котором также созданы однородное осевое магнитное поле и поперечное поле высокой частоты, величина которого обеспечивает движение пучка к î II объема.

На чертеже представлен разрез импульсного источника электронов.

Непрерывный пучок 1 электронов, вылетающих из пушки 2, входит в объем 8, в котором создано равномерное осевое магнитное поле.

Генератор 4 возбуждает в объеме 8 электрическое поле высокой частоты, имеющее поперечную составляющую, Электроны описывают внутри конуса 5 спирали постепенно увеличивающегося диаметра, B конце объема 8 расположен» перегородка б со щелью 7. На выходе щели получается последовательность импульсов 8. Электрическая длина каждой последовательности равна секторному углу щели.

К объему 8 примыкает объем 9, в котором также созданы однородное осевое магнитное поле и поперечное электромагнитное поле высокой частоты. Величина поля обеспечивает движение последовательности импульсов 8 к оси объемов 8 и 9.

1р Возможны различные варианты выполнения щели в перегородке. Уменьшение ширины щели приводит к более короткому импульсу тока пучка электронов. Выполнение щели в виде криволинейной буквы V позволяет сдвигать

15 фазу имп,EbcoB В одну пли другу10 сторону В соответствии с направлением вращения пучк».

Предмет изобретения

201529

Составитель Н. С, Соловьев

Редактор Б. Б. Федотов Тскред Л. Я. Левина Корректор О. С. Зайцева

Изд. № 151 Заказ 288,9 Тирани 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ное осевое магнитное поле и поперечное электромагнитное поле высокой частоты, величина которого обеспечивает движение пучка к оси объема.

2. Импульсный источник по п. 1, атличаюи4ийся тем, что щель в перегородке, разделяющей оба герметичных объема, имеет криволинейную форму.
