Реферат

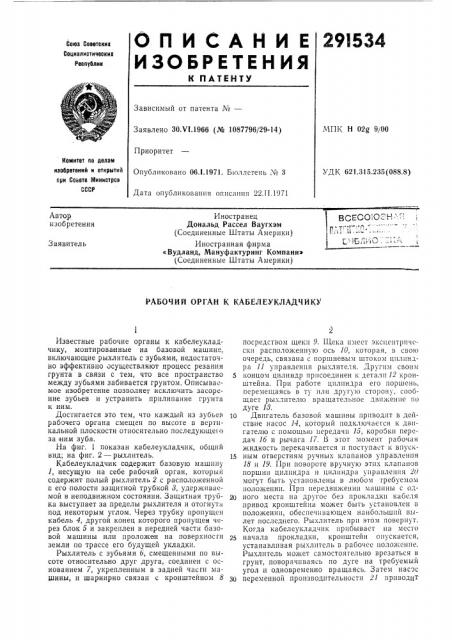

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Респуолик

Зависимый от патента ¹â€”

a

Заявлено ЗО.V1.1966 (№ 1087796/29-14) Приоритет

Котвитет по делам изобретеиий и открытий при Совете Министров

СССР

УДК 621.315.235(088.8) Опубликовано 06.1.1971. Бюллетень 4 3

Дата опубликования описания 22.11 1971

Автор изобретения

ВсЕСО ОГ 1-1 ""

1.,

1,,;-.;,, —:г

Иностранец

Дональд Рассел Ваугхэм (Соединенные Штаты Америки) Иностранная фирма

«Вудланд, Мануфактуринг Компани» (Соединенные Штаты Америки) 3 аявитель

РАБОЧИЙ ОРГАН К КАБЕЛЕУКЛАДЧИКУ

Известные рабочие органы к кабелеукладчику, монтирова нные на базовой машине, включающие рыхлитель с зубьями, недостаточно эффективно осуществляют процесс резания грунта в связи с тем, что все пространство между зубьями забивается грунтом. Описываемое изобретение позволяет исключить засорение зубьев и устранить прилипание грунта к ним.

Достигается это тем, что каждый из зубьев рабочего органа смещен по высоте в вертикальной плоскости относительно последующег о за ним зуба.

На фиг. 1 показан кабелеукладчик, общий вид; на фиг. 2 — рыхлитель.

Кабелеукладчик содержит базовую машину

1, несущую на себе рабочий орган, который содержит полый рыхлитель 2 с расположенной в его полости защитной трубкой 3, удерживаемой в неподвижном состоянии. Защитная трубка выступает за пределы рыхлителя и отогнута под некоторым углом. Через трубку пропущен кабель 4, другой конец которого пропущен через блок 5 и закреплен в передней части базовой машины или проложен на поверхности земли по трассе его будущей укладки, Рыхлитель с зубьями б, смещенными по высоте относительно друг друга, соединен с основанием 7, укрепленным в задней часги ма1цины, и шарнирно связан с кронштейном 8 посредством щеки 9. Щека имеет эксцентрически расположенную ось 10, которая, в свою очередь, связана с поршневым штоком цилиндра 11 управления рыхлителя. Другим свопм

5 концом цилиндр присоединен к детали 12 кронштейна. При работе цилиндра его поршень, перемещаясь в ту пли другую сторону, сообщает рыхлптелю вращательное движение по дуге 18.

10 Двигатель базовой машины приводит в действие насос 14, который подключаегся к двигателю с помощью IIepepasII 15, коробки передач 1б и рычага 17. Б этот момент рабочая жидкость перекачивается и поступает к впуск1З ным отверстиям ручных клапанов управления

18 и 19. При повороте вручную этих клапанов поршни цилиндра и цилиндра управления 2l) могут быть установлены в любом требуемом положении. Прп передвижешш машины с од20 ного места на другое без прокладки кабеля привод кронштейна может быть установлен в положении, обеспечивающем наибольший вылет последнего. Рыхлитель прп этом повернут.

Когда кабелеу кладчик прпоываст па место

25 начала прокладки, кронштейн опускается, устанавливая рыхлитель в рабочес положение.

Рыхлптель может самостоятельно врезаться в грунт, поворачиваясь по дуге на требуемый угол и одновременно вращаясь, Затем насос

30 переменной производительности 21 приводит во вращение двигатель колес 22, обеспечивая номинальную скорость передвижения кабелеукладчика с рыхлителем в направлении стрелки А, а также вращает с нормальной скоростью рыхлитель, Если в процессе продвижения рыхлитель встретит большое сопротивление, то производительность насоса уменьшается, снижая скорость вращения двигателя.

Во время передвижения машины рыхлитель раздвигает землю и кабель, проходящий через него и выпущенный из нижней части рыхлителя, укладывается в зоне Б, где окружающая его земля придавливает его и делает неподвижным.

Каждому из зубьев рыхлителя придана такая форма, что он имеет нижнюю ведущую кромку 25 и наклонную отводящую поверхность 2б, которые обеспечивают резцу положительный угол аксиального отклонения. При таком угле наклона давление срезаемой зубом земли будет способствовать тому, чтобы рыхлитель занял свое рабочее положение. Задняя часть резца обработана так, чтобы образовалась плоскость 27, также увеличивающая остроту кромки.

10 Предмет изобретения

Рабочий орган к кабелеукладчику, монтироBBHHblH на базовой машине, включающий рыхлитель с зубьями, отличающийся тем, что, с це15 лью уменьшения .прилипания грунта к зубьям, каждый из зубьев рыхлителя смещен по высоте в вертикальной плоскости относительно последующего за ним зуба, 12

291534

Фый 2
