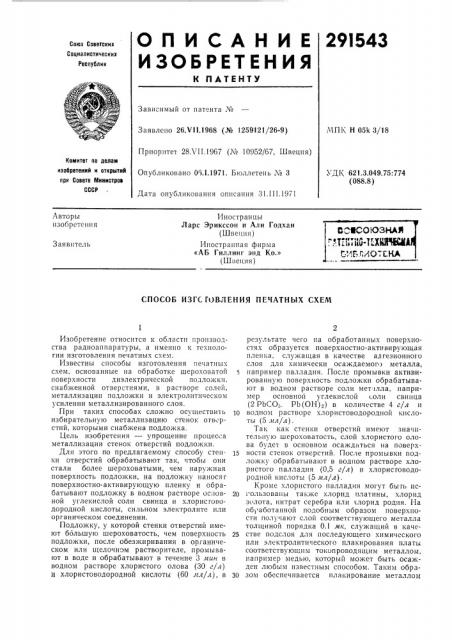

О П И С А Н И Е 29I543

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

МПК Н 054 3/18

Заявлено 26.VI1.1968 (№ 1259121/26-9)

Приоритет 28Х!!.!967 (¹ !0952/67, Швеция) Комитет по делам изобретеиий и открытий прк Совете Мииистров

СССР

Опубликовано 06.1.1971. Бюллетень ¹ 3

УДК 621.3.049.75:774 (088.8) Дата опубликования описания 3!.III.I97!

Авторы изобретения

Иностранцы

Ларс Эрикссон и Апи Годхан (Швеция) Иностраш|ая фирма

«АБ Гиллинг энд Ко.» (Швеция) Заявитель

СПОСОБ ИЗГС ГОВЛЕНИЯ ПЕЧАТНЫХ СХЕМ

Изобретение относится к области производства радиоаппаратуры, а именно к технологии изготовления печатных схем.

Известны способы изготовления печатных схем, основанные на обработке шероховатой поверхности диэлектрической подложки, снабженной отверстиями, в растворе солей, металлизации подложки и электролитнческом усилении металлизированного слоя.

При таких способах сложно осуществ»пь избирательную металлизацию стенок отверстий, которыми снабжена подложка.

Цель изобретения — упрощение процес:а металлизации стенок отверстий подложки.

Для этого по предлагаемому способу стенки отверстий обрабатывают так, чтобы они стали более шероховатыми, чем наружная поверхность подложки, на подложку наносяг поверхностно-активирующую пленку и обрабатывают подложку в водном растворе ос;ювной углекислой соли свинца и хлорисговодородной кислоты, сильном электролите или органическом соединении.

Подложку, у которой стенки отверстий имеют большую шероховатость, чем поверхность подложки, после обезжиривания в органическом или щелочном растворителе, промывают в воде и обрабатывают в течение 3 мин в водном растворе хлористого олова (30 г/л) и хлористоводородной кислоты (60 хтл/л), в результате чего на обработанных поверхностях образуется поверхностно-активирующая пленка, служащая в качестве адгезионного слоя для химически осаждаемог > металла, например палладия. После промывки активированную поверхность подложки обрабатывают в водном растворе соли мет:iëëà, например основной углекислой соли свинца (2 РЬСО.-. Pb (OH) g) в количестве 4 г/л и

1Q водном растворе хлористоводородной кислоты (5 мл/л) .

Так как стенки отверстий имеют значительную шероховатость, слой хлористого олова будет в основном осаждаться на поверх15 ности стенок отверстий. После промывки подложку обрабатывают в водном растворе хлористого палладия (0,5 г/л) и хлористоводородной кислоты (5 мл/л) .

Кроме хлористого палладня могут бьггь ис20 нользованы также хлорид платины, хлорид золота, нитрат серебра или хлорид родня. На об»аботанной подобным образом поверхности получают слой соответствующего металла толщиной порядка О,1 мк, служащий в каче25 стве подслоя для последующего химического или электрол итического плаки ров ания платы соответствующим токопроводящим металлом, например медью, который может быть осажден любым известным способом. Таким обра3Q зом обеспечивается плакирование металлом

291543

Составитель Э. Фридолина

Текред Л. В. Куклина Корректор Н. П. Бронскав

Редактор T. В. Иванова

Изд. Ме !14 3 а к а з 426, 18 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2 только стенок отверстий без применения масок, защищающих поверхности подложки, не требующие металлизации. Кроме раствора основной углекислой соли свинца и хлористоводородной кислоты могут быть использованы сильные электролиты, например хлористое железо или органические соединения, например щавелевая кислота, диактилендиокси, антранилен или о-гидроксихинолин.

Предмет изобретения

Способ изготовления печатных схем, основанный на обработке шероховатой поверхности диэлектрической подложки, снабженной отверстиями, в водном растворе солей, химической металлизации подложки и электролитическом усилении металлизированного слоя, отличающийся тем, что, с целью упрощения процесса избирательной металлизации стенок отверстий, поверхность стенок отверстий подложки механически обрабатывают до

5 получения шероховатости, большей, чем шероховатость наружных поверхностей подложки, на поверхность подложки наносят поверхНосТНо-активирующую пленку, например слой коллоида хлористого олова или коллоида олова

10 и соли палладия, а в качестве водного раствора солей используют водный раствор основной углекислой соли свинца и хлористоводородной кислоты, сильный электролит, например хлористое железо или органическое сое15 динение, например щавелевую кислоту, диактилендиокси, антранилен или О-гидроксихинолин.
