Станок для разгонки пружин на бердах (патент 291580)
Станок для разгонки пружин на бердах (патент 291580)
Станок для разгонки пружин на бердах (патент 291580)
Показать все

Реферат

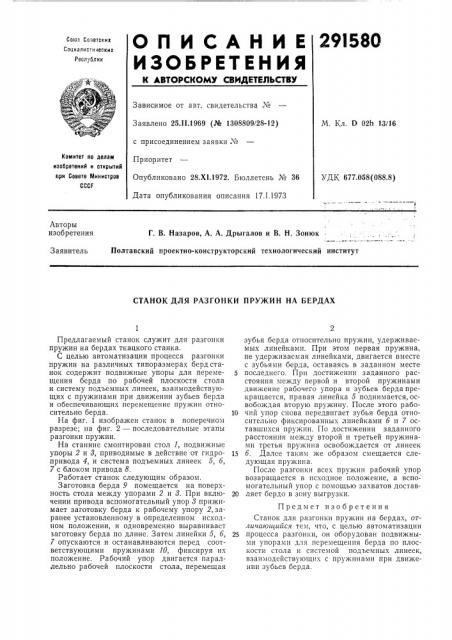

ОПИСАНИЕ 29158О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссзвтскик

Социалистикескик

Республик

Зависимое от авт. свидетельства №

М. Кл. D 02h 1,3/16

Заявлено 25.11.1969 (№ 1308809/28-12) с присоединением заявки №

Комитет по делам иаобретеиий и открытий при Совете Мииистров

CCCf

Приоритет

Опубликовано 28.Х1.1972. Бюллетень № 36

Дата опубликования описания 17.1.1973

УДК 677.058(088.8) Авторы изобретения

Г. В. Назаров, А. А. Дрыгалов и В. Н. Зонюк

Полтавский проектно-конструкторский технологический институт

Заявитель

СТАНОК ДЛЯ РАЗГОНКИ ПРУЖИН НА БЕРДАХ

Предлагаемый станок служит для разгонки пружин на бердах ткацкого станка.

С целью автоматизации процесса разгонки пружин на различных типоразмерах бердстанок содержит подвижные упоры для перемещения берда по рабочей плоскости стола и систему подъемных линеек, взаимодействующих с пружинами при движении зубьев берда и обеспечивающих перемещение пружин относительно берда.

На фиг. 1 изображен станок в поперечном разрезе; на фиг. 2 — последовательные этапы разгонки пружин.

На станине смонтирован стол 1, подвижные упоры 2 и 3, приводимые в действие от гидропривода 4, и система подъемных линеек 5, б, 7 с блоком привода 8.

Работает станок следующим образом.

Заготовка берда 9 помещается на поверхность стола между упорами 2 и 8. При включении привода вспомогательный упор 8 прижимает заготовку берда к рабочему упору 2, заранее установленному в определенном исходном положении, и одновременно выравнивает заготовку берда по длине. Затем линейки 5, б, 7 опускаются и останавливаются перед соответствующими пружинами 10, фиксируя их положение. Рабочий упор двигается параллельно рабочей плоскости стола, перемещая зубья берда относительно пружин, удерживаемых линейками. При этом первая пружина, не удерживаемая линейками, двигается вместе с зубьями берда, оставаясь в заданном месте

5 последнего. При достижении заданного расстояния между первой и второй пружинами движение рабочего упора и зубьев берда прекращается, правая линейка 5 поднимается, освобождая вторую пружину. После этого рабо10 чий упор снова передвигает зубья берда относительно фиксированных линейками б и 7 оставшихся пружин. По достижении заданного расстояния между второй и третьей пружинами третья пружина освобождается от линеек

15 б. Далее таким же образом смещается следующая пружина.

После разгонки всех пружин рабочий упор возвращается в исходное положение, а вспомогательный упор с помощью захватов достав20 ляет бердо в зону выгрузки.

Предмет изобретения

Станок для разгонки пружин на бердах, отличаюитийся тем, что, с целью автоматизации

25 процесса разгонки, он оборудован подвижными упорами для перемещения берда по плоскости стола и системой подъемных линеек, взаимодействующих с пружинами при движении зубьев берда.

291 580

Ф г г
