Быстродействующий генератор наносекундных высоковольтных импульсов (патент 291649)
Быстродействующий генератор наносекундных высоковольтных импульсов (патент 291649)
Показать все

Реферат

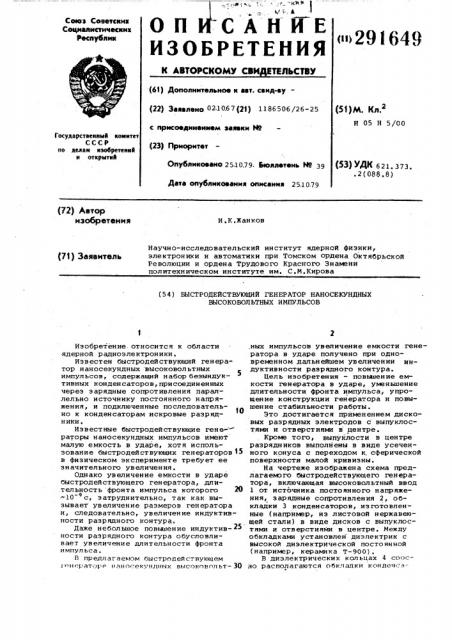

ОП САНЙЕ

ИЗОБРЕТЕНИЯ

Своз Соаетскид

Социалистических

Реса ублик

<>29(649

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к аат. саид-ау— (22) Закалено 02.1067 (21) 1186506/26-25 с присоединением заявки HP (23) Приоритет

Олубликоаано 25.10.79. Ьюллетень Мо 39

Дата окублнкоааннл описания 25.10.79 (51)М. Кл.2

Н 05 Н 5/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДН 621. з73..2(088 ° 8) (72) Автор изобретения

И,К.Жанков

Научно-исследовательский институт ядерной физики, электроники и автоматики при Томском ордена Октябрьской

Революции и ордена Трудового Красного Знамени политехническом институте им. С.М.Кирова (71) Заявитель (5 4 ) БЫСТРОДЕЙСТВУЮЩИЙ ГЕН EP AT0P НАНОСЕКУНДНЫХ

ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ

Изобретение. относится к области ядерной радиоэлектроники.

Известен быстродействующий генератор наносекундных высоковольтных импульсов, содержащий набор безындуктивных конденсаторов, присоединенных через з арядные сопротивления параллельно источнику постоянного напряжения, и подключенные последовательНо к кон ден саторам искровые раз р ядники.

Известные быстродействующие генераторы наносекундных импульсов имеют малую емкость в ударе, хотя использование быстродействующих генераторов 15 в физическом эксперименте требует ее значительного увеличения.

Однако увеличение емкости в ударе быстродействующего ген ератора, дли.тельность фронта импульса которого 20 10 с затруднительно TBK KBK вы зывает увеличение размеров генератора и, следовательно, увеличение индуктивности разрядного контура.

Даже небольшое повышение индуктив-25 ности разрядного контура обусловливает увеличение длительности фронта импульса.

В прелл аг немом быстродей ствующем

i нераторе наносекундных высоковгльт- 30,ных импульсов увеличение емкости генератора в ударе получено при одновременном дальнейшем увеличении индуктивности разрядного контура.

Цель изобретения — повьтаенне емкости генератора в ударе, уменьшение длительности фронта импульса, упрощение конструкции генератора и повышение стабильности работы.

Это достигается применением дисковых разрядных электродов с выпуклостями и отверстиями в центре °

Кроме того, выпуклости в центре разрядников выполнены в виде усеченного конуса с переходом к. сферической поверхности малой кривизны.

На чертеже изображена схема предлагаемэго быстродействующего генератора, включающая высоковольтный ввод

1 от источника постоянного напряжения, зарядные сопротивления 2, обкладки 3 конденсаторов, изготовленные (например, из листовой нержавеющей стали) в виде дисков с выпуклостями и отверстиями в центре. Между обкладками установлен диэлектрик с высокой диэлектрической постоянной (например, керамика Т-900).

В диэлектрических кольцах 4 соосяо располагаются обклалкн кондея з-Формула и зобретен и я

ЦНИИПИ Заказ 6452/55

Тираж 944 Подписное

Филиал ППП Патент, г. ужгород, ул. Проектная, 4

Торов. Диэлектрические кольца совместI но с уплотняющими прокладками 5 (например резиной) и торцовыми фланцами образуют герметический корпус, наполняемый рабочим газом (например, азотом) под давлением. Схема включает ввод б пускового импульса, пусковой разрядник 7, микрозаэорные разрядные промежутки 8 между обкладками соседних конденсаторов, высоковольтный выход 9 генератора. 10

От высоковольтного источника постоянного напряжения через ввод 1 и зарядные сопротивления 2 заряжаются обкладки конденсаторов 3. При поступлении через ввод б пускового импульса происходит электрический пробой пускового разрядника 7 и интенсивное облучение УФ излучением через отверстия в обкладках микроэазорных разрядных промежутков 8, конденсаторы искровым пробоем соединяются последовательно и на выходе 9 снимается импульс высокого напряжения с крутым фронтом.

1. Быстродействующий генератор наносекундных высоковольтных импульсов, содержащий набор безындуктивных конденсаторов, присоединенных через зарядные сопротивления параллельно источнику постоянного напряжения, и подключенные последовательно к конденсаторам искровые разрядники, о тличающийс я тем,что,с целью повышения емкости генератора в ударе, уменьшения длительности . фронта импульса и упрощения конструкции генератора, обкладки конденсаторов выполнены в виде дисков с выпу:<лостями в центральной части и отверстиями в центре выпуклостей.

2. Генератор по п.1, о т л и ч аю щ и и с,я тем, что, с целью .повышения стабильности работы, выпуклости в центре разрядников выполнены в виде усеченного конуса с переходом к сферической поверхности малой кривизны.
