Ботвоудаляющий рабочий орган для картофелеуборочных машин

Иллюстрации

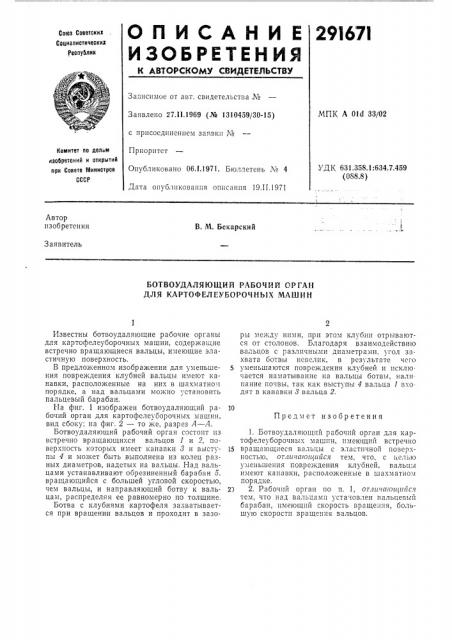

Ботвоудаляющий рабочий орган для картофелеуборочных машин (патент 291671)
Ботвоудаляющий рабочий орган для картофелеуборочных машин (патент 291671)
Показать все

Реферат



ОПИСАНИ Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2И6 7!

Союз Соеетскиз

Ссцизлистически

Республик

Зависимое от авт. свидетельства ¹

МПК А 01d 33/02

Заявлено 27.11,1969 (№ 1310459/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень Ке 4

Дата опубликования описания 19.11.1971

Комитет по делим изобретений и открытий при Совете Министров

СССР ЛК 631 358 1:634 7 459 (088.8) Автор изобретения

В.М. Бекарский

Заявитель

БОТВОУДАЛЯЮЩИЙ РАБОЧИЙ ОРГАН

ДЛЯ КАРТОФЕЛЕУБОРОЧНЬ1Х МАШИН ры между ними, при этом клубни отрываются от столонов. Благодаря взаимодействию

BB;IbII0B с различными диаметрами, угол захвата ботвы невелик, в результате чего

5 уменьшаются повреждения клуоней и исключается наматывание иа вальцы ботвы, налипание почвы, так как выступы 4 вальца 1 входят в канавки 3 вгльца 2.

1. Ботвоудаляющий рабочий орган для картофелеуборочнь1х машин, имеющий встречно

15 вращающиеся вальцы с эластичной поверхностью, отлича о цийся тем, что, с целью уменьшения повреждения клубней, вальцы имеют канавки, расположенные в шахматном порядке.

2Э 2. Рабочий орган по п. 1, отлача оа1ттйся тем, что над вальцами установлен пальцевый барабан, имеющий скорость вращештя, большую скорости вращения вальцов.

Известны ботвоудаляющие рабочие органы для картофелеуборочных машин, содержащие встречно вращающиеся вальцы, и.неющие эластичную поверхность.

В предложенном изображении для уменьшения повреждения клубней вальцы имеют канавки, расположенные на них в шахматном порядке, а над вальцами можно установить пальцевый барабан.

На фиг. 1 изображен ботвоудаляющий рабочий орган для картофелеуборочных машин, вид сбоку; на фиг. 2 — то же, разрез А — Л.

Ботвоудаляющий рабочий орган состоит из встречно вращающихся вальцов 1 и 2, поверхность которых имеет канавки 3 и выступы 4 и может быть выполнена из колец разных диаметров, надетых на вальцы. Над вальцами устанавливают обрезиненный барабан 5. вращающийся с большей угловой скоростью, чем вальцы, и направляющий ботву к вальцам, распределяя ее равномерно по толщине.

Ботва с клубнями картофеля захватывается при вращении вальцов и проходит в зазоПредмет изобретения

Физ 1 Риа 2

Составитель А. Калашник

Редактор Г. Бялобжеская Техред 3. Н. Тараненко Корректор Н. Л. Бронская

Изд, Хз 185 Заказ 295(9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мпнисзров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2
