Ручные ножницы для резки стали (патент 291759)
Ручные ножницы для резки стали (патент 291759)
Показать все

Реферат

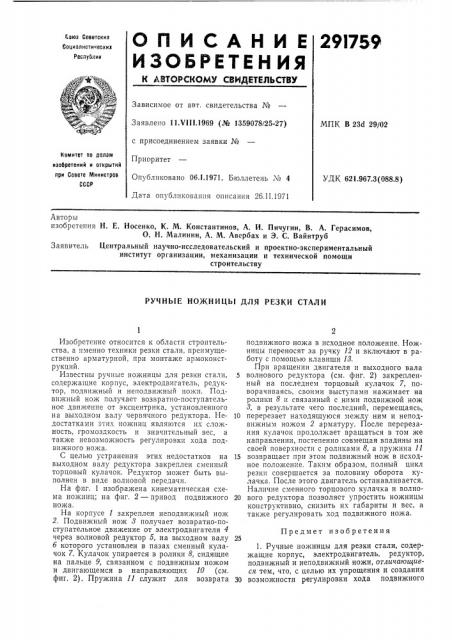

О П И С А Н И Е 291759

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскиз

Социалнстическив

Республин

Зависимое от авт. свидетельства №

Заявлено 11.VI11.1969 (№ 1359078/25-27) с присоединением заявки №

Приоритет

Опубликовано 06.11971. Бюллетень № 4

Дата опубликования описания 2б.11.1971

МПК В 23d 29/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.967.3(088.8) РУЧНЫЕ НОЖНИЦЫ ДЛЯ РЕЗКИ СТАЛИ подвижного ножа в исходное положение. Ножницы переносят за ручку 12 и включают в работу с помощью клавиши 13.

При вращении двигателя и выходного вала

5 волнового редуктора (см. фиг. 2) закрепленный на последнем торцовый кулачок 7, поворачиваясь, своими выступами нажимает на ролики 8 и связанный с ними подвижной нож ?, в результате чего последний, перемещаясь, 10 перерезает находящуюся между ним и неподвижным ножом 2 арматуру. После перерезания кулачок продолжает вращаться в том же направлении, постепенно совмещая впадины на своей поверхности с роликами 8, а пружина 11

15 возвращает при этом подвижный нож в исходное положение. Таким образом, полный цикл резки совершается за половину оборота кулачка. После этого двигатель останавливается.

Наличие сменного торцового кулачка и волно20 вого редуктора позволяет упростить ножницы конструктивно, снизить их габариты и вес, а также регулировать ход подвижного ножа.

Изобретение относится к области строительства, а именно техники резки стали, преимущественно арматурной, при монтаже армоконструкций.

Известны ручные ножницы для резки стали, содержащие корпус, электродвигатель, редуктор, подвижный и неподвижный ножи. Подви>кный нож получает возвратно-поступательное движение от эксцентрика, установленного на выходном валу червячного редуктора. Недостатками этих ножниц являются их сложность, громоздкость и значительный вес, а также невозможность регулировки хода подвижного ножа.

С целью устранения этих недостатков на выходном валу редуктора закреплен сменный торцовый кулачок. Редуктор может быть выполнен в виде волновой передачи.

На фиг. 1 изображена кинематическая схема ножниц; на фиг. 2 — привод подвижного ножа.

На корпусе 1 закреплен неподви>кный нож

2. Подвижный нож 8 получает возвратно-поступательное движение от электродвигателя 4 через волновой редуктор 5, на выходном валу о которого установлен в пазах сменный кулачок 7. Кулачок упирается в ролики 8, сидящие на пальце 9, связанном с подвижным ножом и двигающемся в направляющих 10 (см. фиг. 2). Пружина 11 служит для возврата

Предмет изобретения

1. Ручные ножницы для резки стали, содержащие корпус, электродвигатель, редуктор, подвижный и неподвижный ножи, отличающиеся тем, что, с целью их упрощения и создания

30 возможности регулировки хода подвижного

Авторы изобретения Н. Е. Носенко, К. М. Константинов, А. И. Пичугин, В. А. Герасимов, О, Н. Малинин, А. М. Авербах и 3. С. Вайнтруб

Заявитель Центральный научно-исследовательский и проектно-экспериментальный институт организации, механизации и технической помощи строительству

291759

Фиа

ФиВ. I

Составитель Н. Голубенко

Редактор В. С. Левятов Техред Т. П. Курилко Корректоры: Л. Корогод и А. Николаева

Изд. № 174 Заказ 290/9 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 йожа, на выходном валу редуктора закреплен сменный торцовый кулачок.

2. Ножницы по п. 1, отличающиеся тем, что редуктор выполнен в виде волновой передачи.
