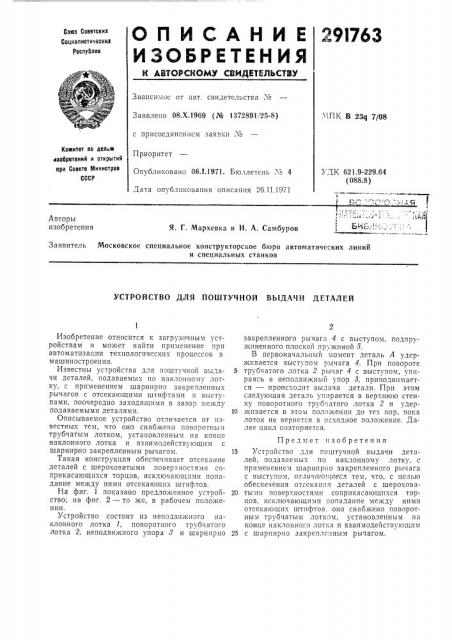

О П И С А Н И Е 29l763

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08,Х.1969 (№ 1372891/25-8) МПК В 23q 7/08 с присоединением заявки ¹

Комитет па делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 06,11971. Бюллетень № 4

Дата опубликования описания 26.11.1971

УДК 621.9-229.64 (088.8) Авторы изобретения

Я. Г. Мархевка и И. А. Самбуров

Заявитель Московское специальное конструкторское бюро автоматических линий и специальных станков

УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ ДЕТАЛЕЙ

Изобретение относится к загрузочным устройствам и может найти применение при автоматизации технологических процессов в машиностроении.

Известны устройства для поштучной выдачи деталей, подаваемых по наклонному лотку, с применением шарнирно закрепленных рычагов с отсекающими штифтами и выступами, поочередно заходящими в зазор между подаваемыми деталями.

Описываемое устройство отличается от известных тем, что оно снабжено поворотным трубчатым лотком, устачовленным на конце наклонного лотка и взаимодействующим с шарнирно закрепленным рычагом.

Такая конструкция обеспечивает отсекание деталей с шероховатыми поверхностями соприкасающихся торцов, исключающими попадание между ними отсекающих штифтов.

На фиг. 1 показано предложенное устройство; на фиг. 2 — то же, в рабочем положении.

Устройство состоит .из неподвижного наклонного лотка 1, поворотного трубчатого лотка 2, неподвижного упора 8 и шарнирно закрепленного рычага 4 с выступом, подпружиненного плоской пружиной 5.

В первоначальный момент деталь А удерживается выступом рычага 4. Прп повороте

5 трубчатого лотка 2 рычаг 4 с выступом, упираясь в неподвижный упор 3, приподнимается — происходит выдача детали. При этом следующая деталь упирается в верхшою стенку поворотного трубчатого лотка 2 и удер10 жизается в этом положении до тех пор, пока лоток не вернется в исходное положение. Далее цикл повторяется.

Предмет изобретения

15 Устройство для поштучной выдачи деталей, подаваемых по наклонному лотку. с применением шарнирно закрепленного рычага с выступом, оггичтопгееся тем, что, с целью обеспечения отсекания деталей с шерохова20 тымп поверхностями соприкасающихся торцов, исключающими попадание между ними отсекающих штифтов, оно снабжено поворотным трубчатым лотком, установленным на конце наклонного лотка и взаимодействующим

25 с шарнирно закрепленным рычагом.
