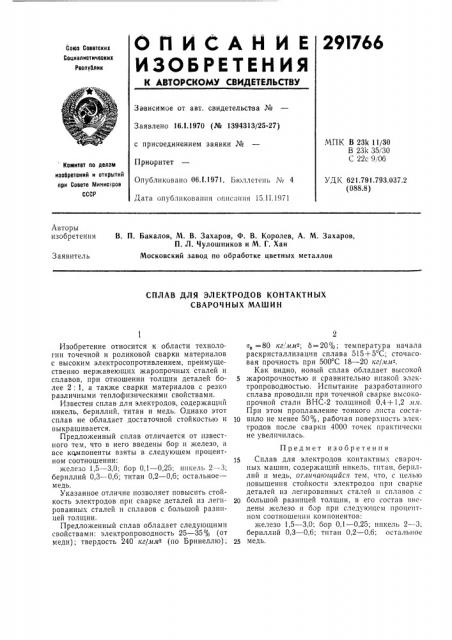

Сплав для электродов контактных сварочных машин (патент 291766)
Показать все

Реферат



ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

29l766

Союз Советских

Социалистических

Рвспуолик

Зависимое от авт. свидетельства №

Заявлено 16.1.1970 (№ 1394313/25-27) с присоединением заявки №

Приоритет

Опубликовано 06.|.1971. Ьюллетень ¹ 4

Дата опубликования описа 15.!!.1971

МПК В 23k 11/30

В 23k 35/30

С 22с 9/06

Комитет по делам изобретений и открытий при Совете !йииистрсв

СССР

УД К 621.791.793.037.2 (088.8) Авторы изобретения

В. П. Ьакалов, М. В. Захаров, Ф. В. Королев, А. М. Захаров, П. Л. Чулошников и М. Г. Хан

Московский завод по обработке цветных металлов

Заявитель

СПЛАВ ДЛЯ ЭЛЕКТРОДОВ КОНТАКТНЫХ

СВАРОЧНЫХ МАШИН

Изобретение относится к области технологии точечной и роликовой сварки материалов с высоким электросопротивлением, преимущественно нержавеющих жаропрочных сталей и сплавов, при отношении толщин деталей более 2: 1, а также сварки материалов с резко различными теплофизическими свойствами.

Известен сплав для электродов, содержащий никель, бериллий, титан и медь. Однако этот сплав не обладает достаточной стойкостью и выкрашивается.

Предложенный сплав отличается от известного тем, что в него введены бор и железо, а все компоненты взяты в следующем процентном соотношении: железо 1,5 — 3,0; бор 0,1 — 0,25; tlat ;åëü 2 —.3; бериллий 0,3 — 0,6; титан 0,2 — 0,6; остальное— медь.

Указанное отличие позволяет повысить стойкость электродов при сварке деталей пз легированных сталей и сплавов с большой разницей толщин.

Предложенный сплав обладает следующими свойствами: электропроводность 25 — 35% (от меди); твердость 240 кг/ммз (по Бринеллю); а, =80 кг, лтм-, 6=20%; температура начала раскристаллизации сплава 5!5+5 С; сточасовая прочность при 500 С 18 — 20 кг/мл - .

Как видно, новый сплав обладает высокой

5 жаропрочностью и сравнительно низкой электропроводностью. Испытание разработанного сплава проводили при точечной сварке высокопрочной стали ВНС-2 толщиной 0,4+ 1,2 ял.

При этом проплавление тонкого листа соста10 H o He eHee 50%, рабочая поверхность электродов после сварки 4000 точек практически не увеличилась.

Предмет изобретения

)5 Сплав для электродов контактных сварочных машин, содержащий никель, титан, бериллий и медь, огличаюшийся тем, что, с целью повышения стойкости электродов при сварке деталей из легированных сталей и сплавов с

20 большой разницей толщин, в его состав введены железо и бор при следующем процентном соотношении компонентов: железо 1,5 — 3,0; бор 0,1 — 0,25; никель 2 — -3; бериллий 0,3 — 0,6; титан 0,2 — 0,6; остальное

2S медь.
