Электродное покрытие (патент 291771)
Показать все

Реферат

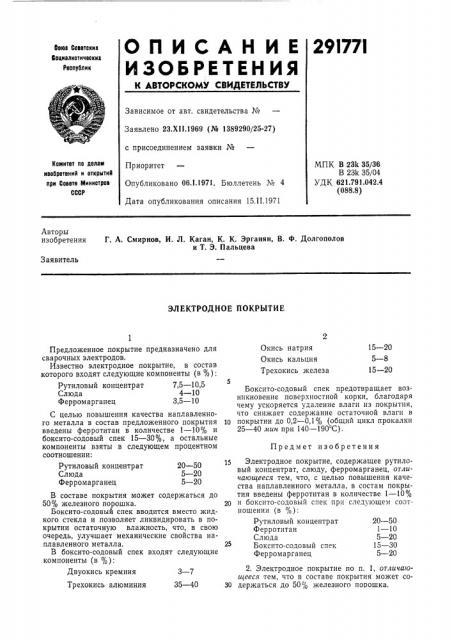

О П И С А Н И Е 29I77I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюа Ооветскиа

Воцналистич есина

Республик

Зависимое от авт. свидетельства №

Заявлено 23.Х11.1969 (№ 1389290/25-27) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень № 4

Дата опубликования описания 15.II.1971

Комитет по делам иаобретеииЯ и открытиЯ прн Совете Министров ссср

МПК В 23k 35/36

В 2ЗК 35/04

УДК 621.791.042.4 (088.8) Авторы изобретения

Г. А. Смирнов, И. Л. Каган, К. К. Эрганян, В. Ф. Долгополов и Т. Э. Пальцева

Заявитель

ЭЛЕКТРОДНОЕ ПОКРЫТИЕ

15 — 20

5 — 8

15 — 20

Окись натрия

Окись кальция

Трехокись железа

Предмет изобретения

Предложенное покрытие предназначено для сварочных электродов.

Известно электродное покрытие, в состав которого входят следующие компоненты (в %):

Рутиловый концентрат 7,5 — 10,5

Слюда 4 — 10

Ферромарганец 3,5 — 10

С целью повышения качества наплавленного металла в состав предложенного покрытия введены ферротитан в количестве 1 — 10% и боксито-содовый спек 15 — 30%, а остальные компоненты взяты в следующем процентном соотношении:

Рутиловый концентрат 20 — 50

Слюда 5 — 20

Ферромарганец 5 — 20

В составе покрытия может содержаться до

50% железного порошка.

Боксито-содовый спек вводится вместо жидкого стекла и позволяет ликвидировать в покрытии остаточную влажность, что, в свою очередь, улучшает механические свойства наплавленного металла.

В боксита-содовый спек входят следующие компоненты (в %):

Двуокись кремния 3 — 7

Трехокись алюминия 35 — 40

Боксито-содовый спек предотвращает возникновение поверхностной корки, благодаря чему ускоряется удаление влаги из покрытия, что снижает содержание остаточной влаги в

10 покрытии до 0,2 — 0,1% (общий цикл прокалки

25 — 40 мин при 140 — 190 С). т5 Электродное покрытие, содержащее рутиловый концентрат, слюду, ферромарганец, отличающееся тем, что, с целью повышения качества наплавленного металла, в состам покрытия введены ферротитан в количестве 1 — 10% и боксито-содовый спек при следующем соотношении (в %):

Рутиловый концентрат 20 — 50

Ферротитан 1 — 10

Слюда 5 — 20

Боксито-содовый спек 15 — 30

Ферромарганец 5 — 20

2. Электродное покрытие по п. 1, отличаюи1ееся тем, что в составе покрытия может со30 держаться до 50% железного порошка.
