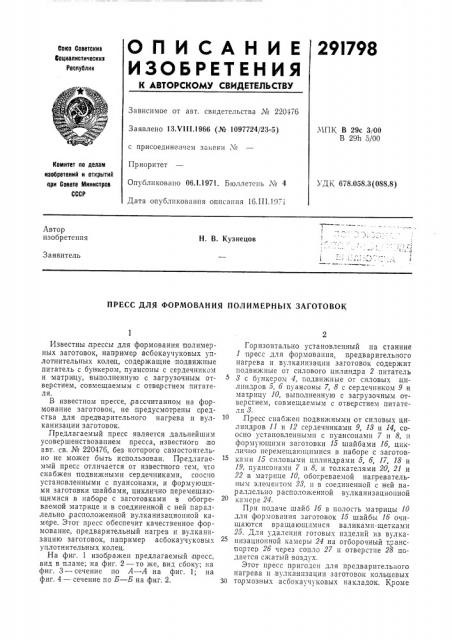

29) 798

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Юоиизлистических

Республик

Зависимое от авт, свидетельства № 220476

Заявлено 13.7111.1966 (№ 1097724/23-5),ЧПК В 29с 3/00

В 29h 5/00 с присоедине;шем заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликования описания 16.П1.!97!

Комитет ло делам изобретеиий и открытий ори Совете Мииистрав

СССР

УД1х 678.058,3(088.8) Автор изобретения

Н. В. Кузнецов

Заявитель

ПРЕСС ДЛЯ ФОРМОВАНИЯ ПОЛИМЕРНЫХ ЗАГОТОВОК

Известны прессы для формования полимерных заготовок, например асбокаучуковых уплотнительных колец, содержащие подвижные питатель с бункером, пуансоны с сердечником и матрицу, выполненную с загрузочным отверстием, совмещаемым с отверстием питателя.

В известном прессе, рассчитанном на формование заготовок, не предусмотрены средства для предварительного нагрева и вулканизации заготовок.

Г1редлагаемый пресс является дальнейшим усовершенствованием пресса, известного по авт. св. № 220476, без которого самостоятельно не может быть использован. Предлагаемый пресс отличается от известного тем, что снабжен подвижными сердечниками, соосно установленными с пуансонами, и формующими заготовки шайбами, циклично перемещающимися,в наборе с заготовками в обогреваемой матрице и в соединенной с ней параллельно расположенной вулканизационной камере. Этот пресс обеспечит качественное формование, предварительный нагрев и вулканизацию заготовок, например асбокаучуковых уплотнительных колец.

На фиг. 1 изображен предлагаемый пресс, вид в плане; на фиг. 2 — то же, вид сбоку; на фиг. 3 — сечение по А — А на фиг. 1; на фиг. 4 — сечение по Б — Б на фиг. 2.

Горизонтально установленный на станине

1 пресс для формования, предварительного нагрева и вулканизации заготовок содержит подвижные от силового цилиндра 2 питатель

8 с бункером 4, подвижные от силовых цилиндров 5, б пуансоны 7, 8 с сердечником 9 и хтат рицу 10, выполненную с загрузочным отверстием, совмещаемым с отверстием питателя 8. ,Пресс снабжен подвижными от силовых цилиндров 11 и 12 сердечниками 9, 18 и 14, соосно установленными с пуансонами 7 и 8, и формующими заготовки 15 шайбами 1б, циклично перемещающимися в наборе с заготов15 ками 15 силовыми цилиндрами 5, б, 17, 18 и

19, пуансонами 7 и 8, и толкателями 20, 21 и

22 в матрице 10, обогреваемой нагревательным элементом 28, и в соединенной с ней па;раллельно расположенной вулканизациопной камере 24.

При подаче шайб 1б в полость матрицы 10 ,для формования заготовок 15 шайбы 1б очищаются вращающимися валиками-щетками

25. Для удаления готовых изделий из вулканизационной камеры 24 на отборочный транспортер 2б через сопло 27 и отверстие 28 nGдается сжатый воздух.

Этот пресс пригоден для предварительного нагрева и вулканпзации заготовок кольцевых

30 тормозных асбокаучуковых накладок. Кроме

291798

10 3 9 9 1 5

l того, он может быть применен для формования и вулканизации не только колец, но и деталей другой формы, например дисков. В этом случае отпадает необходимость в,применении сердечников, причем пуансоны выполняются без отверстий под сердечники.

После включения привода и нагревательных элементов пресса дозу асбокаучуковой массы В подают из бункера 4 в полость мат рицы 10, одновременно с .массой В в полости матрицы 10 передвигается влево сердечник 9 до упора в сердечник 18, при этом шайба 1б, предварительно, поданная в полость матрицы толкателем 21, фиксируется на сердечнике 9.

Далее массу В прессуют,в кольцевую заготовку 15 — в пространстве между шайбой 1б и торцом пуансона 7. Излишки массы В выпрессовываются через отверстия 29, выполненные в корпусе мат рицы 20.

В процессе прессования заготовки 15 пуансон 8 находится в крайнем правом положении и шайба — в неподвижном состоянии.

Пуансон 8 с шайбой и заготовкой подают влево на,расстояние, равное суммарной толщине шайбы и заготовки, затем .подают очередную шайбу и дозу массы, которую форму.ют в кольцевую заготовку и перемещают влево, и таким образом прессуют и производят предварительное нагревание элементом

28 набора кольцевых брикетов-заготовок и шайб, проталкиваемых пуансоном влево, приЦ 29 22 19 8 чем сердечники 18 и 14 остаются неподвижными.

После заполнения, рабочей полости матрицы 10 набором шайб и заготовок сердечник

14 с пуансоном 8, а также пуансон 7 перемещаются влево, при этом одна пара — заготовка и шайба — пуансоном 7 перемещается влево из рабочей полости матрицы и передвигается толкателем 20 в вулканизационную камеру 24, где эта пара толкателем 21 смещается вправо, и таким образом после заполнения, рабочих полостей матрицы и вулканизационной камеры производится непрерывный процесс формования, предварительного нагрева и вулканизации заготовок, например асбокаучуковых уплотнительных кол ец.

Предмет изобретения

Пресс для формования полимерных заготовок по авт. св. М 220476, отлича ощийся тем, что, с целью обеспечения;качественного формования, предварительного нагрева и вулканизации заготовок, например асбокаучуковых уплотнительных колец, пресс снабжен подвижными сердечниками, соосно установленными с пу.ансонами, и формующими заготовки шайбами, циклично перемещающимися в наборе с заготовками в обогреваемой матрице и в соединенной с ней параллельно раоположенной вулканизационной камере.
