Антифрикционная прессованная древесина

Антифрикционная прессованная древесина

Иллюстрации

Показать все

Реферат



29I8O8

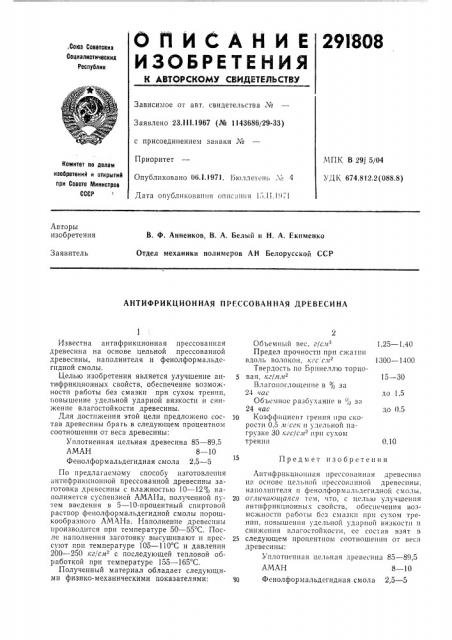

0ПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 23.111.1967 (№ 1143686/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Ьюллетень М 4

Дата опубликования оппс;пнгя ),>.11.1971

МПК В 29j 5/04

УДК 674.812.2(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Ф. Анненков, В. А. Белый и Н, А. Екименко

Отдел механики полимеров АН Белорусской ССР

Заявитель

АНТИФРИКЦИОННАЯ ПРЕССОВАННАЯ ДРЕВЕСИНА

1,25 — 1,40

1300 — 1400

15 — 30 до 1,5 до 0,5

0,10

Предмет изобретения

Известна антифрикционная прессованная древесина на основе цельной прессованной древесины, наполнителя и фенолформальдегидной смолы.

Целью изобретения является улучшение ан- 5 тифрикционных свойств, обеспечение возможности работы без смазки при сухом трении, повышение удельной ударной вязкости и сННжение влагостойкости древесины.

Для достижения этой цели предложено сос- 10 тав древесины брать в следующем процентном соотношении от веса древесины:

Уплотненная цельная древесина 85 — 89.5

АМАН 8 — 10

Фенолформальдегидная св1ола 2,5 — 5

По предлагаемому способу изготовления антифрикционной прессованной древесины заготовка древесины с влажностью 10 — 12% наполняется суспензией АМА1-1а, полученной пу- 20 тем введения в 5 — 10-процентный спиртовой раствор фенолформальдегидной смолы порошкообразного АМАНа. Наполнение древесины производится при температуре 50 — 55 С. После наполнения заготовку высушивают и прес- 25 суют прп темперагуре 105 — 110 С и давлении

200 — 250 кг/см с последующей тепловой обработкой при температуре 155 — 165 С, Полученный материал обладает следующими физико-механическими показателями: 30

Объемный вес, г/с.яз

Предел прочности при сжатии вдоль волокон, кгс с.я

Твердость по Ьрннеллю торцовая, кг/ль11с

Благопоглощение в % за

24 час

Объемное разбухание в % за

24 час

Коэффициент грения нри скорости 0,5,ч сгк н удельной нагрузке 30 кгс/с,11с при сухом трении

Антифрикцнош1ая нрессо1ганная древесин» на основе цельной прессованной древесины, наполнптеля и фенолформ.1льдегидной смолы, отличаюа1аяся тем, что, с целью улучшения антифрикцион11ых свойств, обеспечения возможности работы без смазки при сухом трении, повыше1гия удельной ударной вязкости и снижения влагостойкостн, ее cOcT?1в взят в следующем процентном соотношении от веса древесины:

Уплотненная цельная древесина 85 — 89,5

АМАН 8 — 10

Фенолформальдегидная смола 2,5 — 5
