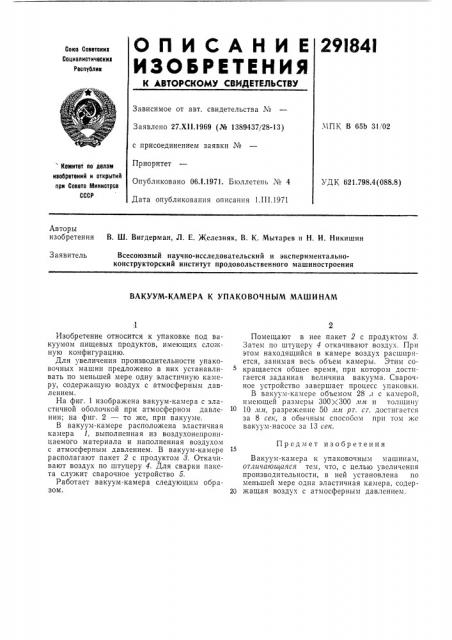

О Il И С А Н И Е 29)841

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюа Соеетскка

Соцналнсткчвсккк

Республнк

Зависимое от авт. свидетельства ¹

Заявлено 27.Х1!.1969 (№ 1389437/28-13) с присоединением заявки №

Приоритет

Опубликовано 06.!.1971. Бюллетень ¹ 4

Дата опубликования описания 1.III.1971

;ЦПК В 65b 31/02

Комктвт по делам наобретенкй H открыткй прн Совете Мннкстров

СССР

УДК 621.798.4(088.8) Авторы изобретения

В. Ш. Вигдерман, Л. Е. Железняк, В. К. Мытарев и Н. И. Никишин

Заявитель

Всесоюзный научно-исследовательский и экспериментальноконструкторский институт продовольственного машиностроения

ВАКУУМ-КАМЕРА К УПАКОВОЧНЫМ МАШИНАМ

Изобретение относится к упаковке под вакуумом пищевых продуктов, имеющих сложную конфигурацию.

Для увеличения производительности упаковочных машин предложено в них устанавливать по меньшей мере одну эластичную камеру, содержащую воздух с атмосферным давлением.

На фиг. 1 изображена вакуум-камера с эластичной оболочкой при атмосферном давлении; на фиг. 2 — то же, при вакууме.

В вакуум-камере расположена эластичная камера 1, выполненная из воздухонепроницаемого материала и наполненная воздухом с атмосферным давлением. В вакуум-камере располагают пакет 2 с продуктом 3. Откачивают воздух по штуцеру 4. Для сварки пакета служит сварочное устройство 5.

Работает вакуум-камера следующим образом.

Помещают в»ее пакет 2 с продуктом 8.

Затем по штуцеру 4 откачивают воздух. При этом находящийся в камере воздух расширяется, занимая весь объем камеры, Этим сокращается общее время, при котором достигается заданная величина вакуума. Сварочное устройство завершает процесс упаковки.

В вакуум-камере объемом 28 .г с камерой, имеющей размеры 300>;300 лл и толщину

10 .чл, разрежение 50 лл pl . ст. достш ается за 8 сек, а обычным способом при том жс вакуум-насосе за 13 век.

Предмет изобретения

Вакуум-каптера к упаковочным машинам, отличающаяся тем, что, с целью увеличения производительности, в ней установлена по меньшей мере одна эластичная камера, содер20 жащая воздух с атмосферным давлением.

2 3

Впкуум
