Эластичный чехол для стержнеобразных предметов

Иллюстрации

Эластичный чехол для стержнеобразных предметов (патент 291842)
Эластичный чехол для стержнеобразных предметов (патент 291842)
Показать все

Реферат

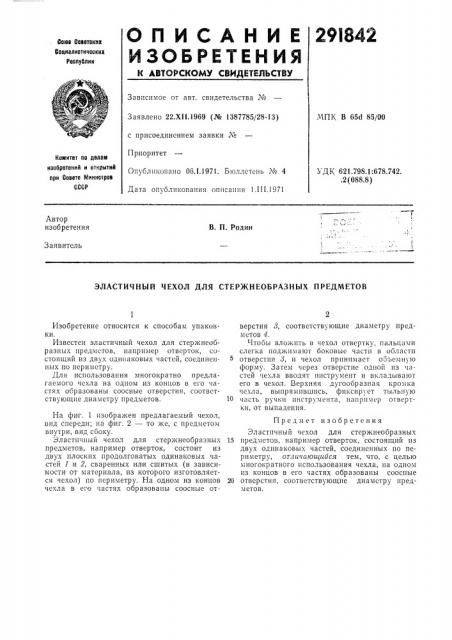

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соав Советокив

Фодиалиотичео«ив

Реолублии

Зависимое от авт. свидетельства №

Заявлено 22.Xll.1969 (№ 1387785/28-13) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень № 4

Дата опубликования описания 1.III.1971

МПК В 65d 85/00

Комитет оо делам иаооретеиий и открытий лри Совете Миииотров

СССР

УДК 621.798.1:678.742..2 (088.8) Автор изобретения

В. П. Родин

Заявитель

ЭЛАСТИЧ НЪ|Й ЧЕХОЛ ДЛЯ СТЕР)КН ЕОБРАЗНЫХ ПРЕДМЕТОВ

Изобретение относится к способам упаковки, Известен эластичный чехол для стержнеобразных предметов, например отверток, состоящий из двух одинаковых частей, соединенных по периметру.

Для использования многократно предлагаемого чехла на одном из концов в его частях ооразованы соосные отверстия, соответствующие диаметру предметов.

На фиг. 1 изображен предлагаемый чехол, вид спереди; на фиг. 2 — то же, с предметом внутри, вид сбоку.

Эластичный чехол для стержнеобразных предметов, например отверток, состоит из двух плоских продолговатых одинаковых частей 1 и 2, сваренных или сшитых (в зависимости от материала, из которого изготовляется чехол) по периметру. На одном из концов чехла в его частях образованы соосные отверстия 8, соответствующие диаметру предметов 4.

Чтобы вложить в чехол отвертку, пальцами слегка поджимают боковые части в области отверстия 8, и чехол принимает объемну1о форму. Затем через отверстие одной нз частей чехла вводят инструмент и вкладывают его в чехол. Верхняя дугообразная кромка чехла, выпрямившись, фиксирует тыльную

10 часть ручки инструмента, например отвертки, от выпадения.

Предмет изобретения

Эластичный чехол для стержнеобразных

15 предметов, например отверток, состоящий из двух одинаковых частей, соединенных по периметру, отличающийся тем, что, с целью многократного использования чехла, на одном нз концов в его частях образованы соосные

20 отверстия, соответствующие диаметру предметов.

Составитель Г. Субботина

Редактор В. Ф. Смирягина Техрсд Л. В. Куклина

Корректоры; В. Петрова и Е. Ласточкина

Изд. № 190 Заказ 35976 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2
