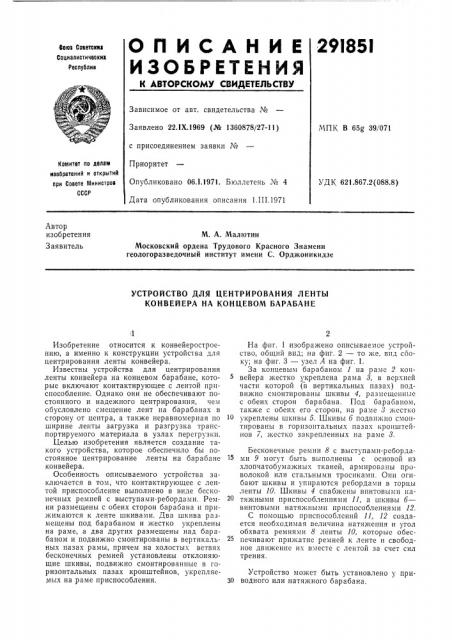

О П И С А Н И Е 29I851

ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Coes Соввтсииа

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.1Х.1969 (№ 1360878/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень № 4

Дата опубликования описания 1.III.1971

МПК В 65g 39/071

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УД К 621.867.2(088.8) Автор изобретения

Заявитель

M. А. Малютин

Московский ордена Трудового Красного Знамени геологоразведочный институт имени С. Орджоникидзе

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ЛЕНТЫ

КОНВЕЙЕРА НА КОНЦЕВОМ БАРАБАНЕ

Изобретение относится к конвейеростроению, а именно к конструкции устройства для центрирования ленты конвейера.

Известны устройства для центрирования ленты конвейера на концевом барабане, которые включают контактирующее с лентой приспособление. Однако они не обеспечивают постоянного и надежного центрирования, чем обусловлено смещение лент на барабанах в сторону от центра, а также неравномерная по ширине ленты загрузка и разгрузка транспортируемого материала в узлах перегрузки.

Целью изобретения является создание такого устройства, которое обеспечило бы постоянное центрирование ленты на барабане конвейера.

Особенность описываемого устройства заключается в том, что контактирующее с лентой приспособление выполнено в виде бесконечных ремней с выступами-ребордами. Ремни размещены с обеих сторон барабана и прижимаются к ленте шкивами. Два шкива размещены под барабаном и жестко укреплены на раме, а два других размещены над барабаном и подвижно смонтированы в вертикальных пазах рамы, причем на холостых ветвях бесконечных ремней установлены отклоняющие шкивы, подвижно смонтированные в горизонтальных пазах кронштейнов, укрепляемых на раме приспособления.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — узел А на фиг. 1.

За концевым барабаном 1 на раме 2 конвейера жестко укреплена рама 8, в верхней части которой (в вертикальных пазах) подвижно смонтированы шкивы 4, размещенные с обеих сторон барабана. Под барабаном, также с обеих его сторон, на раме 8 жестко укреплены шкивы 5. Шкивь| б подвижно смонтированы в горизонтальных пазах кронштейнов 7, жестко закрепленных на раме 8.

Бесконечные ремни 8 с выступами-ребордами 9 могут быть выполнены с основой из хлопчатобумажных тканей, армированы проволокой или стальными тросиками. Они огибают шкивы и упираются ребордами в торцы ленты 10. Шкивы 4 снабжены винтовыми на20 тяжными приспособлениями 11, а шкивы б— винтовыми натяжными приспособлениями 12.

С помощью приспособлений 11, 12 создается необходимая величина натяжения и угол обхвата ремнями 8 ленты 10, которые обеспечивают прижатие ремней к ленте и свободное движение их вместе с лентой за счет сил трения.

Устройство может быть установлено у при30 водного или натяжного барабана, 291851

Предмет изобретения! ч

1 (!

1 з ,к / 1

Z (g gI!

Узел A

, . -е;" 2ф

10

Составитель Ю. H. Сафонова

Редактор В. П. Борисова Техрсд Л. В, Куклина Корректоры: В. Петрова и Е. Ласточкина

Изд. № 190 Заказ 359!15 Тираж 473 Подписное

ЦНИИПИ Комитета но делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4,,5

Типография, пр. Сапунова, 2

Устройство для центрирования ленты конвейера на концевом барабане, включающее контактирующее с лентой приспособление, отлииаго«цеесл тем, что, с целью повышени5!

«!адсжпостн центрирован!1я лепт!,1, контактирующеее с лентой приспособлеш1с выполнено в виде размещаемых с обеих сторон барабана бесконечных ремней с выступами-ребордами, прижимаеь!ыми к конвейерной ленте ко«!цевыми шкивами, два из которых размещены под

Оарабаном H >HccTKO креплсны H2 pBAIc, а два других размещены над барабаном и подвиж5 но смонтированы в вертикальных пазах рамы, причем на холостых ветвях бесконечных ремней установлены отклоняющие шкивы, 1!Одвиакно сi lÎHòHpÎÂанные В Горизон альных

HH3;Ix кронштейнов, укрепляемых па раме

10 приспособления.
