Патент ссср 291864

Иллюстрации

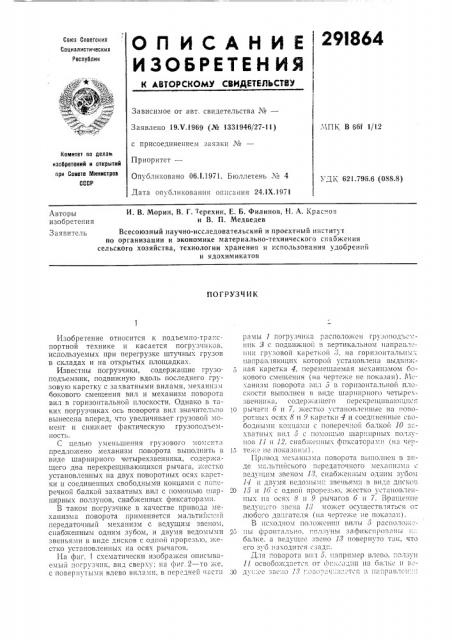

Патент ссср  291864 (патент 291864)
Патент ссср  291864 (патент 291864)
Показать все

Реферат



72

74 " / 73 2

) Фсг 2

Составитель Р. Меркин

Техред Л. В. Куклина Корре7сгор О. С. Зайцева

Редактор 3. К. Горбунова

Подписное

Тираж 473

Изд № 177

Заказ 3433,,-. — 71

Ц11ИИ17И Ко. катета по делагп изобретений и открытый при Совете Министров СССР

Москва,,Ж-35, Раугпская паб., д. 4/5

Центральная типография МО часовой стрелки на 180 . Зуб 14 входит в прорезь диска 15 и поворачивает последний вместе с рычагом 6 влево. При этом ползун 11 скользит на балке 10, и последняя вместе с вилами 5 поворачивается вокруг шарнира ползуна 12 влево на 90 . Возвращение вил 5 в исходное положение производится в обратном порядке. Поворот вил вправо осуществляется аналогичным образом при освобождении ползуна 12 и повороте ведущего звена 18 в направлении против часовой стрелки.

Предмет изобретения

1. Погрузчик, содержащий грузоподъемник, подвижную вдоль грузоподъемника грузовую каретку с захватными вилами, механизм бокового смещения вил и механизм поворота вил в горизонтальной плоскости, отличающийся тем, что, с целью уменьшения грузового момента, механизм поворота выполнен в виде шарнирного четырехзвенника, содержащего два перекрещивающихся рычага, жестко установленных на двух поворотных осях каретки и соединенных свободными концами с поперечной балкой захватных вил с помощью шарнирных ползунов.

2. Погрузчик по п. 1, отличаюи1ийся тем, что в качестве привода механизма поворота применен мальтийский передаточный механизм с ведущим звеном, снабженным одним зубом, и

15 двумя ведомыми звеньями в виде дисков с одной прорезью, жестко установленных на осях рычагов.
