Способ получения сернистого кадмия

Способ получения сернистого кадмия

Иллюстрации

Показать все

Реферат

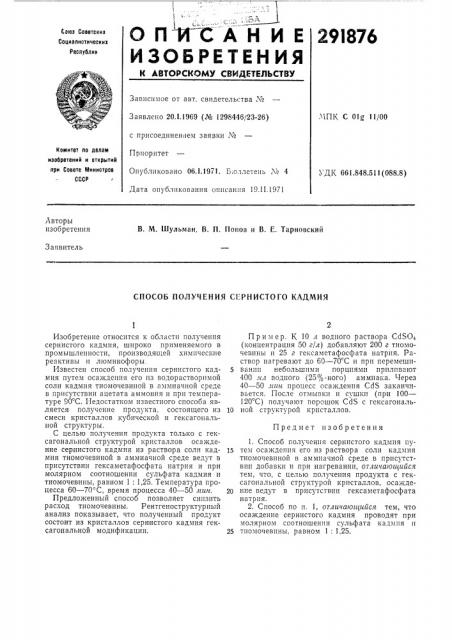

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

291876

Союа Соеетскил

Социалистически а

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

МПК С 01g 11/00

Заявлено 20.1.1969 (Л 1298446/23-26) с присоединен ем заявки М

Приоритет

Опубликовано 06.1.1971. Б;оллетень ¹ 4

Дата опубликования описания 19.11.1971

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 661.848.511(088.8) Авторы изобретения

В. М. Шульман, В. П. Попов и В. Е. Тарновский

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СЕРНИСТОГО КАДМИЯ

Пример. К 10 л водного раствора CdSO4 (концентрация 50 г/л) добавляют 200 г тиомочевины и 25 г гексаметафосфата натрия. Раствор нагревают до 60 — 70 С и прн перемешиваннн небольшими порциями приливают

400 л л водного (25%-ного) аммиака. Через

40 — 50 иин процесс осаждения CdS заканчивается. После отмывки и с1 шки (при 100—

120 С) получают порошок CdS с гексагональ10 ной структурой кристаллов, 1. Способ получения сернистого кадмия пу1S тем осаждения его из раствора соли кадмия тиомочевиной в аммиачной среде в присутствии добавки и при нагревании, orëèчаюи ийся тем, что, с целью получения продукта с гексагональной структу.рои кристаллов, осажденпе ведут в присутствии гексаметафосфата натрия.

2. Способ по п. 1, отличающийся тем, что осаждение сернистого кадмия проводят при молярном соотношении сульфата кадмия и

25 тиомочевины, равном 1: 1,25, Изобретение относится к области получения сернистого кадмия, широко применяемого в промышленности, производящей химические реактивы и люминофоры.

Известен способ получения сернистого кадмия путем осаждения его нз водорастворимой соли кадмия тиомочевиной в аммиачной среде в присутствии ацетата аммония и при температуре 90 С. Недостатком известного способа является получение продукта, состоящего из смеси кристаллов кубической и гексагональной структуры.

С целью получения продукта только с гексагональной структурой кристаллов осаждение сернистого кадмия из раствора соли кадмия тиомочевиной в аммиачной среде ведут в присутствии гексаметафосфата натрия и при молярном соотношении сульфата кадмия и тиомочевины, равном 1: 1,25. Температура процесса 60 — 70 С, время процесса 40 — 50 лтин.

Предложенный способ позволяет снизить расход тиомочевины. Рентгеноструктурный анализ показывает, что полученный продукт состоит из кристаллов сернистого кадмия гексагональной модификации.

Предмет изобретения
