Реферат

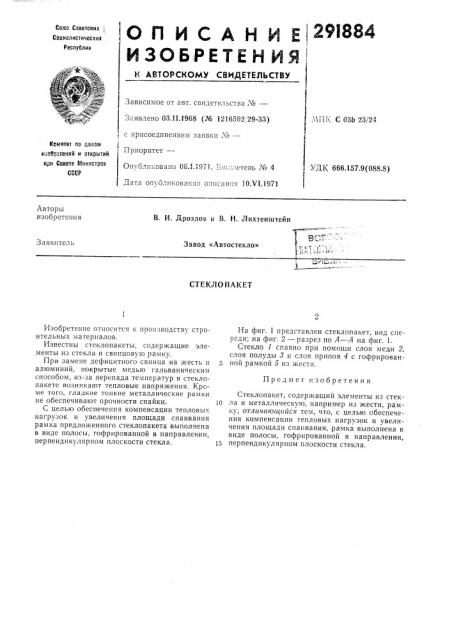

Сова Саветсииз:, Социалистичеснил (Республин

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.ЧП К С 03b 23/ 24

3".ÿâëåíî 03.11.1968 (№ 1216592 29-33), с присоединением заявки ¹â€”

Приоритет—

Конитет по делам иаооретений и отнрытий ври Совете Министров

GCCP

УДК 666.157.9(088.8) Опублш овано 06.1.1971. Бю,;,åòåíü № 4

Дата опубликования описания 10.Ъ 1 1971

Авторы изобретения

В. И, Дроздов и 8. Н. Лихтенштейн

Заявитель

Завод «Автостекло»!,,т !". ь.с i

СТЕКЛО ПАКЕТ

На фиг. 1 представлен стеклопакет, вид спереди; на фиг. 2 — разрез по А — А на фиг. 1.

Стекло 1 спаяно при помощи слоя меди 2, слоя полуды 8 и слоя припоя 4 с гофрированнои рамкой 5 из жести.

Стеклопакет, содержащий элементы из стек10 ла и металлическую, например из жести, рамку, отличающиися тем, что, с целью обеспечения компенсации тепловых нагрузок и увеличения площади спаивания, рамка выполнена в виде полосы, гофрированной в направлении, 15 перпендикулярном плоскости стекла.

Изобретение относится и производству строительных материалов.

Известны стеклопакеты, содержащие элементы из стекла и свинцовую рамку.

При замене дефицитного свинца на жесть и алюминий, покрытые медью гальваническим способом, из-за перепада температур в стеклопакете возникают тепловые напряжения. Кроме того, гладкие тонкие металлические рамки не обеспечивают прочности спайки.

С целью обеспечения компенсации тепловых нагрузок и увеличения площади спаивания рамка предложенного стеклопакета выполнена в виде полосы, гофрированной в направлении, перпендикулярном плоскости стекла.

Предмет изобретения
