Кислотоупорная масса

Иллюстрации

Кислотоупорная масса (патент 291894)
Кислотоупорная масса (патент 291894)
Показать все

Реферат

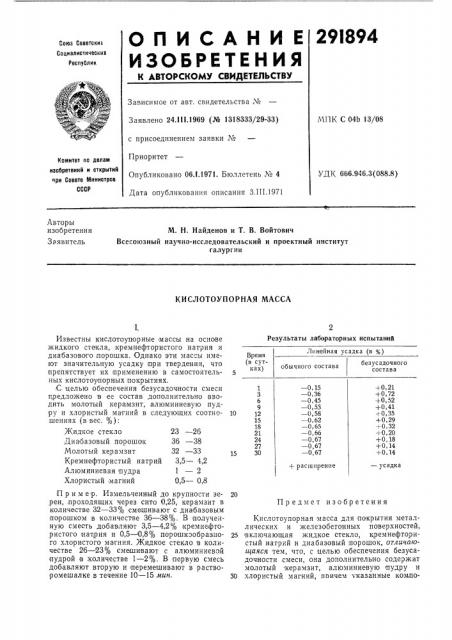

29!894

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 24.111.1969 (№ 1318333/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликования описания З.III.1971

МПК С 04Ь 13/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.946.3(088.8) Авторы изобретения

Заявитель

М. H. Найденов и Т. В. Войтович

Всесоюзный научно-исследовательский и проектный институт галургии

КИСЛОТОУПОРНАЯ МАССА

Линейная усадка (в %) Время (в сутках) бсаусадочного состава обычного состава — 0,15 — 0,36 — 0,45 — 0,53 — 0,58 — 0,62 — 0,65 — 0,66 — 0,67 — 0,67 — 0,67

+0,21

+0,72

+О, 52

+0,41

+0,35

+0,29

+0,32

+О, 20

+0,18

+О, 14

+О, 14

3

9

10 12

18

21

24

27

15 30

+ расщирение — усадка

Предмет изобретения

Кислотоупорная масса для покрытия металлических и железобетонных поверхностей, 25 включающая жидкое стекло, кремнвфтористый натрий и диабазовый .порошок, отличаюи1аяся тем, что, с целью обеспечения безусадочности смеси, она дополнительно содержит молотый керамзит, алюминиевую пудру и

30 хлористый магний, поичем казанные компоИзвестны кислотоупорные массы на основе жидкого стекла, .кремнефтористого натрия я диабазового порошка. Однако эти массы имеют значительную усадку при твердении, что препятствует их применению в самостоятельных кислотоупорных покрытиях.

С целью обеспечения безусадочности смеси предложено в ее состав дополнительно вводить молотый керамзит, алюминиевую пудру и хлористый магний в следующих соотношениях (в вес. %):

Жидкое стекло

Диабазовый порошок

Молотый керамзит

Кремнефтористый натрий

Алюминиевая пудра

Хлористый магний

Пример. Измельченный до крупности зерен,,проходящих через сито О,25, керамзит в количестве 32 — 33% смешивают с диабазовым порошком в количестве 36 — 38%. В полученную сместь добавляют 3,5 — 4,2% кремнвфтористого натрия и 0,5 — 0,8% порошкообразпого хлористого магния. Жидкое стекло в количестве 26 — 23% смешивают с алюминиевой пудрой в количестве 1 — 2%. В:первую смесь добавляют вторую и перемешивают в раство:ромешалке в течение 10 — 15 мин.

Результаты лабораторных испытаний

291894

Составитель О. Моторина

Редактор Е. С. Братчикова Техред А. А. Камышникова Корректор Н. Л. Бронская

Изд. ¹ 119 Заказ 374/2 Тираж 473 Подписное

ЦРИИП11 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ненты берут в следующих соотношениях (в вес. %):

Жидкое стекло 23 — 26

Диабазовый,порошок 36 — 38

Молотый керамзит

Кремнефтористый натрий

Алюминиевая пудра

Хлористый магний

32 — 33

3,5 — 4,2

1 — 2

0,5 — 0,8
