Резиновая смесь
Иллюстрации
Показать всеРеферат

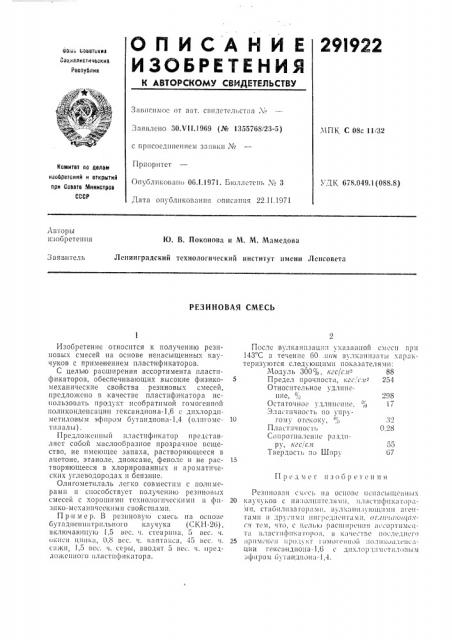

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оо<аа Со»от<)кик
Социалист»чаек»к
Реоптблик фЮ
Зависимое от авт. свидетельства ¹
Заявлено 30.V11.1969 (№ 1355768/23-5) М П К С 08с l l <32 с присоединением заявки №
Приоритет
Опубликooaii<5 06.1.1971. Бюллатснь ¹ 3
Дата оп7 o!Iili
)<омитет ло делам иаобретеиий и открытий пр» Соеете ))<)иииот1)ое
СССР
3 ;1,К 678.049.1(088.8) Авторы изобретеш)я
1О. В. Поконова и M. M. Мамедова
Ленинградский технологический институт имени Ленсовета
Заяш! Тель
РЕЗИНОВАЯ СМЕСЬ
О. 278
Предмет изобретения
Изобретение относится к получению резиновых смесей на основе ненасыщенных каучуков с применением пластификаторов.
С целью расширения ассортимента пластификаторов, обеспечивающих высокие физикомеханические свойства резиновых смесей, предло>кено в качестве пластификатора использовать продукт необратимой гомогенной поликонденсяции гександиона-l,б с дихлордпметиловым эфп)рок! Оутяндиона-1,4 (олпгометплалы).
11редло7кен ый пластифпкатор представляет собой маслообразное прозра п)ое вещество, не имеющее запаха, растворяющееся в ацетоне, этаноле, диоксане, феноле и не растворяющееся в хлорированных и ароматических углеводородах и бензине.
Олигометилаль легко совместим с полимерами и способствует получению резиновых смесей с хорошими технологическими и ф)<3 и К О - м . <
Пример. В резинову)о смесь на o«iiollc бутядиенпптрпльпого каучука (СКН-26), включающу)о 1,5 вес. ч. стеарина, 5 вес. ч.
<)ки«п цппкя, 0,8 вес. и. кяптякса, -15 Вес. ч.
«<)н<и, 1,5 Вес. i. c l7hi ВВОдят 5 Ве«. ч. поедлотке пого пластпфикятора.
Пос.че В ччканизаци)! 1«казан пои см<. c)! При
143 С в течение 60 п«н вулкянпзяты характеризуются следующими показателями:
Модуль 300%, кгс/с.)<- 88
Предел прочности, кгс, с.)<- 254
Относительное удл)гиепие % «п8
Остаточное удлинение, % !7 ..).чя«тп -)по< ть по 5 li15% ГО .1< ОТОК<ЧК, Пла«тпчпо«ть
Сопротив ici»lc ряздпру, кгс с7п О5
Твердость по Шору 67
РСЗИПОВЯЯ СМ< СЬ Пll ОСПОВЕ ПСПЯСЬ)ЩСППЬ)Х
20 на 17!II I
25 )
