Способ получения полиметилметакрилата

Иллюстрации

Способ получения полиметилметакрилата (патент 291923)
Показать все

Реферат

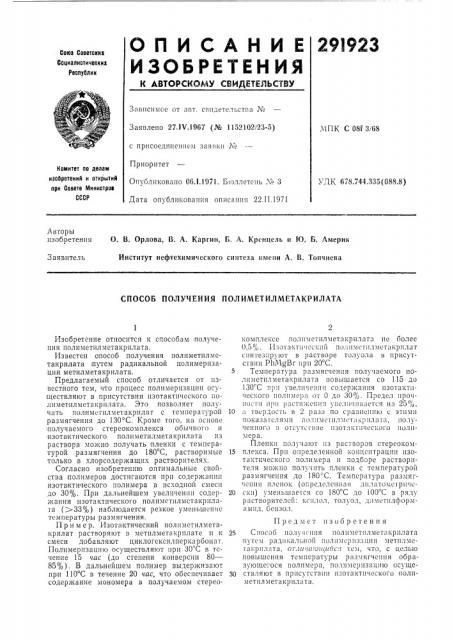

ОП И САНИ Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оз Советских

Социалистических

Республик

Зявисимсе от авт. свидетельстгя ¹

Заявлено 27.1V.1967 (№ 1152102/23-5) МПК С 08f 3/68 с присоединсш!См заявки J¹

Приоритет

Опубликовано 06.1.1971. Б1оллетснь № 3

Дата опубликования описания 22.II.1971

Ко!йитет по двпвм изобретений н открытий при Совете Министров

СССР

УДК 678.744 335(088.8) !

-"!вторы изобретения

О. В. Орлова, В. А. Каргин, Б, А. Кренцель и 10. Б. Америк

Институт нефтехимического с!!нтеза имени А. В. Топчиева

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПОЛ ИМЕТИЛМЕТАКРИЛАТА

Изобретение относится к способам получения полиметилметакрилата.

Известен способ получения полиметилметакрилата !путем радикальной полимеризаци и м етил м ета кр ил ат а.

Предлагаемый способ отличается от извсстного тем, что процесс полимеризацпп осуществляют в присутствии изотактического иолиметилметакрилата. Это позволяет получать полиметилметакрилат с температурой размягчения до 130 С. Кроме того, на основе получаемого стереоком плекса обычного и

1!зотактического полиметилметакрилата из раствора можно получать пленки с температурой размягчения до 180 С, растворимые только в хлорсодержащих растворителях.

Согласно изобретению оптимальные свойства полимеров достигаются при содержании изотактического полимера в исходной смеси до 30%. При дальнейшем увеличен!и содержания изотактического полимеп!лметакрилята ()33%) наблюдается резкое yiieIII vie!I!Ic температуры размягчения.

Пример. Изотактичесиий полиметилметакрилат растворяют в метилметякрилате и к смеси добавляют циклогексилперкарбоиат.

Полимеризацию осуществля!от ири 30 C в течение 15 час (до степени конверсии 80—

85%). В дальнейшем полимер выдерживают при 110 С в течение 20 час, что обеспечивает содержание мономера в получаемом стереокомплексе .полиметилметякрилята не более

0,5%. Изотзктi»!Сс!Сий полимсгилметякрилат синтез:!руют в растворе толуола в присутствии Р1тМдВг при 20 С.

Температура размягчения получаемого полиметилметакрилата повышается со 115 до

130 С при увеличе «III содержания изотактичес«ого полимера ni 0 до 30%. Предел прочиОст!! пр!1 11;lст11;«111и11 .вс.1и 1ивяется на 25", !1, 10;! твердость в 2 разя по срявиеншо с этими показателях!и полимстит!ме!.1«рилагя, полуЧЕННОГ ) В ОТСУТСП1ИЕ ИЗОТЯ«ТИЧССЕОГО ИОЛИ. мера.

Пленки получают из растворов стереоком15 плекса. При определенной концентрации изотактического полимера и подборе растворителя можно получить пленки с температурой размягчения до 180-"С. Температура размягчения плещу« (определенная .!илятомстри !с20 с«и) уменьшается со 180 С до !00 С в ряду растворителей: «силол, толуол, д !меп!лформямид, беизол.

Предмет изобретения

25 С и О с О О и Ол "1 I I! I ß п Ол и м с т и л м е т 11 к р и. а та

Il) !åì радикальной полимериз;1ц1ш метилмет а «р и г! я т а, о г. !! I o. Î i! ø I1 cJI Г с ъ 1, ч т О, с цел ь10 повышения температуры размягчения образующегося полимер",, полимеризацшо осуще30 ствляют в присутствии изотактического полиметилметакрилата.
