Способ получения синтетических смол

Иллюстрации

Способ получения синтетических смол (патент 291924)
Способ получения синтетических смол (патент 291924)
Показать все

Реферат

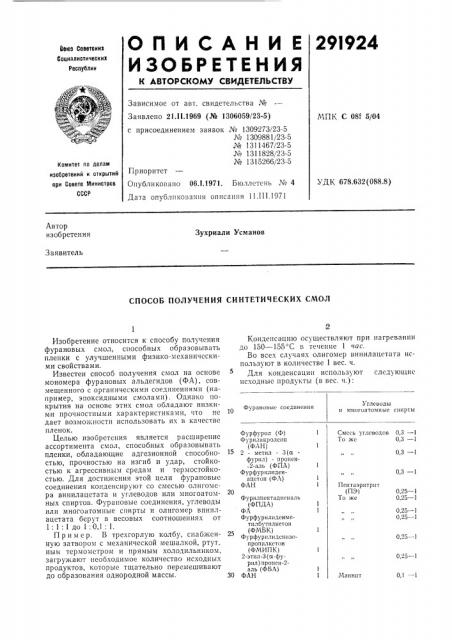

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

291924 роюз Советскив

Социалистическив

Республик

Зависимое от авт. свидетельства №

Заявлено 21.II.1969 (№ 1306059!23-5) МПК С 081 5 04 с присоединением заявок № 1309273/23-5 № 1309881/23-5 № 1311467/23-5 № 1311828/23-5 № 1315266/23-5

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 06.1.1971. Бюллетень Х 4

Дата опублпковччня описания 11.111.1971

УДК 678.632(088.8) Автор изобретения

Зухриали Усманов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СИНТЕТИЧЕСКИХ СМОЛ

Углеводы и многоатомные спирты

Фурановые соединении

1 1 Смесь углеводов 0,3 --1

То кке 0,3 — 1

0,3 — 1

0,3 — 1

Пентаэритрит (ПЭ) То же

0,25 — 1

0,25 — 1

0,25 — 1

0,25 — 1

025 1

0,25 — 1

Маннит

0,1 — 1

Изобретение относится к способу получения фурановых смол, способных образовывать пленки с улучшенными физико-механическим и свойства м и.

Известен способ получения смол на основе мономера фурановых альдегидов (ФА), совмещенного с органическими соединениями (например, эпоксидными смолами) . Однако покрытия на основе этих смол обладают низкими прочностными характеристиками, что не дает возможности использовать их в качестве пленок.

Целью изобретения является расширение ассортимента смол, способных образовывать пленки, обладающие адгезионной способностью, прочностью на изгиб и удар, стойкостью к агрессивным средам и термостойкостью. Для достижения этой цели фурановыс соединения конденсируют со смесью олигомсра винилацетата и углеводов или многоатомных спиртов. Фураповые соединения, углеводы или многоатомиые спирты и олигомер винилацетата берут в весовых соотношениях от

1:1:1до 1:0,1:1.

Пример. В трехгорлую колбу, снабженную затвором с механической мешалкой, ртут ныл1 термометром и прямым холодильником, загружают необходимое количество исходных продуктов, которые тщательно перемешивают до образования однородной массы.

Конденсацию осуществляют при нагревании до 150 — 155 С в течение 1 час.

Во всех случаях олигомер винилацетата используют в количестве 1 вес. ч.

Для конденсации используют следующие исходныс продукты (в вес. ч.):

Фурфурол (Ф)

Фурилакролеин (ФАН)

15 2 - метил - 3(а фурил) - проиен2-аль (ФПЛ)

Фурфурилиденацетон (ФЛ)

ФЛН

Фурилпентадиен аль (ФПДА)

ФА

Фурфурилиденметилбутилкетон (ФМБК)

Фурфурилидснизопропилкетон (ФМИПК)

2-этил-3(м-фурил)пропен-2аль (ФБЛ)

30 ФАН

291924

5000 †80

1, 108 — 1 109

3,46 10"— — 3,42. 10"

Углеводы и многоатомные спирты

Фурановые соединения

То же

1000

>7

Глюкоза

Глюкоза

То же

Крахмал (К)

То же

Глицерин

То же

1000

7l

7l

Смесь глюкозы, лигнина и др. (СГЛ) 0,3 — 1

Состав смеси углеводов (в %): глюкоза 12, мальтоза 12, сахароза 46 и др. Состав СГЛ (в %): глюкоза 30, лигнин 30, другие углеводы 40.

Выход полимеров 76 — 85%. Мол. в. олигомера винилацетата 1300 — 1500.

Для получения пленок смолы растворяют в этиловом спирте и наносят на металлическую пластинку. Отверждение осуществляют при

200 — 240 С в течение 40 — 90 мин.

Все пленки имеют следующие показатели:

Прочность на удар (по прибору Дюпона), кг/слз

Изгиб (по Нилку), л л

Светостойкость, час

Теплостойкость, С

Твердость (по Нилку) 50

1000

170 †2

0,7 — 0,9

Составитель И. Гинзбург

Редактор Вирко

Корректор Г. С, Мухина

Заказ 428,8 Издат. № 126 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

ФПДЛ

ФА

ФМБК

ФМИПК

ФБЛ

ФАН

ФПДЛ

ФА

ФПДЛ

ФА

Ф

ФЛН

ФПДА

ФЛ

ФМБК

ФМИПК

ФБА

0,1 — 1

0,1 — 1

0,1 — 1

0,1 — 1

0,1 — 1

0,3 — 1

0,3 — 1

0,3 — 1

0,2 — 1

0,2 — 1

0,3 — 1

0,3 — 1

0,3 — 1

0,3 —

0,3 — 1

0,3 — 1

0,3 — 1

Истирание (по Вольфу), г

Радиационная стойкость, P

Удельное объемное сопротивление (напряжение 220 в), 5 ом см.

Стойкость к действию газоконденсата, час

Щелочестой кость отвержденных смол (5%-ная NaOH, 10 температура — 20 —:40 С), час

Кислотостойкость (5% -ная

Н20>, температура

20 —:40 С), час

Атмосферостойкость (температура — 20 —:40 С), час

Полученные полимеры могут найти широкое применение в ракетной технике, электротехнической и газодобываюи!ей промышленности, радиотехнике, а также в строительстве.

25 Предмет изобретения

Способ получения синтетических смол на основе фурановых альдегидов или фурановых кетонов при нагревании, отлачающайся тем, что, с целью расширения ассортимента смол, способных образовывать пленки, обладающие высокой адгезионной способностью, прочностью на изгиб и удар, стойкость к агрессивным средам и термостойкостью, фурановые соединения конденсируют со смесью олигомера винилацетата и углеводов или многоатомных спиртов, причем фурановые соединения, углеводы или многоатомные спирты и олигомер винилацетата берут в следующих весо40 вых соотношениях от 1: 1: 1 до 1: 0,1: 1.
