Способ получения ионитов

Иллюстрации

Способ получения ионитов (патент 291928)
Способ получения ионитов (патент 291928)
Показать все

Реферат

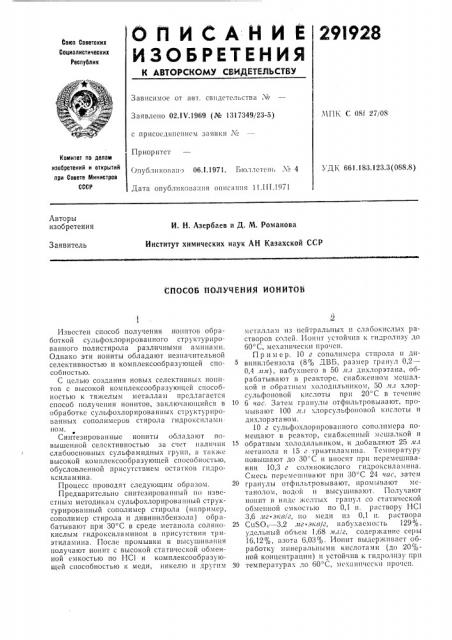

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹,ЧПК С 081 27/08

Заявлено 02 17.1969 (№ 1317349/23-5) с присоединением заявки М

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 661.183.123.3(088.8) Опубликова1!о 06.!.1971. Б!оллетснь ¹ 4

Дата опубликова;шя описания 11.Ill.!971

Авторы изобретения

И. Н, Азербаев и Д. М. Романова

Институт химических наук АН Казахской ССР

Заявитель

СЙОСОБ ПОЛУЧЕНИЯ ИОНИТОВ

Известен способ получейия иопптов обработкой сульфохлорированного структурированного полистирола различными аминами.

Однако эти иониты обладают незначительной селективностью и комплексообразующей способностью.

С целью создания новых селектнвных иопптов с высокой комплсксообразующей способностью к тя>келыз! металлам предлагается способ получения ионитов, заключающийся в обработке сульфохлорированных структурированных сополимсров стирола гидроксиламином.

Синтезированные иониты обладают повышенной селективностью за счет наличия слабоосновных сульфамидных групп, а т!!юкс высокой комплексообразующей способностью, обусловленной присутствием остатков и!дроксиламина.

Процесс проводят следую1цим образом.

Предварительно синтезированш.ш по известным методикам сульфохлорированный структурированный сополимер стирола (например, сополимср стирола и дивинилбензола) обрабатывают при 30 С в среде метанола солянокислым гидроксиламином в присутствии триэтиламина. После промывки и высушивания получают ионит с высокой статической обменной емкостью по НС1 и комплексообразующей способностью к меди, никелю !! другим металлам из нейтральных и слабокислых растворов солей. Ион!гг устойчив к гидролизу до

60 С, механически прочен.

Пример. 10 г сополимсра стирола и дивинилбензола (8% ДВБ, размер гранул 0,2—

0,4 !!л!), набухшего в 50 1!.! дихлорэтана, обрабатыва!от B реакторе, сг!36: кенном мешалкой и обратным холодильником, 50 л!л хлорсульфоновой кислоты при 20 С в теченис

1О 6 «àñ. Затем гранулы отфильтровывают, промывdþò 100 !!.! 3.7oðñóëüôoíoâoé кислоты и дихлорэтаном.

10 г сульфохлорированного сополимсра помещают в реактор, снабжснны!! мсша 7кой и

15 обратным хо7оди.!!ьником, н добавляют 25 1!л метанола и 15 г триэтиламина. Температуру повышают до 30 С и вносят при псремсшивании 10,3 г солянокислого и!дроксиламина.

Смесь перемешивают при 30"С 24 «ас, затем гранулы отфильтровывают, промывают метанолом, водой и высушивают. Получают иоиит в Впдс жел 1 ых Гp31II 7 со ст!!ти11сско!! обмсшюй емкостью по 0,1 и. раствору НС1

3,6,1!г экв!г, !!о меди из 0,1 и. раствора

25 CIISO.— 3,2 .!!г экв/г, набухасмость 129%, удельный объем 1,68 ил г, содерн 3нис серы

16,12%, азота 6,03%. Ионит выдерживает обработку минеральными кислотами (до 20%ной концентрации) и устойчив и гидролцзу при

30 температурах lo 60 С, мех!!ншчсски прочен.

291928

Предмет изобретения

Составитель С. Васюков

Корректор T. А. Абрамова

Редактор Л. К. Ушакова

Заказ 428)12 Издат, № 126 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

Способ получения ионитов обработкой амином сульфохлорированного структурированного сополимера стирола, отличающийся тем, что, с целью создания селективных ионитов с высокой комплексообразующей способностью, в качестве амина применяют гидроксиламин.
