Способ получения связующего

Иллюстрации

Способ получения связующего (патент 291932)
Показать все

Реферат

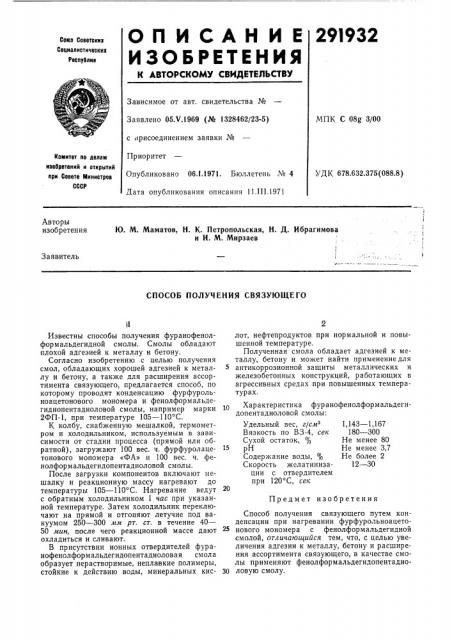

291932

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК С 08g 3/00

Заявлено 05.Ч.1969 (№ 1328462/23-5) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень № 4

Дата опубликования описания 11.Ш.1971

Комитет оо делам изобретеииЧ и открытиЧ ори Совете Министров

СССР

УДК 678.632.375(088.8) Авторы изобретения

Ю. М. Маматов, Н. К. Петропольская, Н. Д. Ибрагимова и И. М. Мирзаев

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СВЯЗУЮЩЕГО

Предмет изобретения

И

Известны способы получения фуранофенолформальдегидной смолы. Смолы обладают плохой адгезией к металлу и бетону.

Согласно изобретению с целью получения смол, обладающих хорошей адгезией к металлу и бетону, а также для расширения ассортимента связующего, предлагается способ, по которому проводят конденсацию фурфурольноацетоноэого мономера и фенолформальдегиднопентадиоловой смолы, например марки

2ФП-1, при температуре 105 — 110 С.

К колбу, снабженную мешалкой, термометром и холодильником, используемым в зависимости от стадии процесса (прямой или обратной), загружают 100 вес. ч. фурфуролацетонового мономера «ФА» и 100 вес. ч. фенолформальдегидопентадиоловой смолы.

После загрузки компонентов включают мешалку и реакционную массу нагревают до температуры 105 †1 С. Нагревание ведут с обратным холодильником 1 час при указанной температуре. Затем холодильник переключают на прямой и отгоняют летучие под вакуумом 250 — 300 мм рт. ст, в течение 40—

50 мин, после чего реакционной массе дают охл адиться и сл и в а ют.

В присутствии ионных отвердителей фуранофенолформальдегидопентадиоловая смола образует нерастворимые, непла вкие полимеры, стойкие к действию воды, минеральных кислот, нефтепродуктов при нормальной и повышенной температуре.

Полученная смола обладает адгезией к металлу, бетону и может найти применениедля антикоррозионной защиты металлических и железобетонных конструкций, работающих в агрессивных средах при повышенных температурах.

Характеристика фуранофенолформальдегидопентадиоловой смолы:

Удельный вес, г/смз 1,143 — 1,167

Вязкость по ВЗ-4, сек 180 — 300

Сухой остаток, Не менее 80

15 рН Не менее 3,7

Содержание воды, % Не более 2

Скорость желатиниза- 12 — 30 ции с отвердителем при 120 С, сек

Способ получения связующего путем конденсации при нагревании фурфурольноацетонового мономера с фенолформальдегидной смолой, отличающийся тем, что, с целью увеличения адгезии к металлу, бетону и расширения ассортимента связующего, в качестве смолы применяют фенолформальдегидопентадио30 ловую смолу.
