Светоотражающее покрытие

Иллюстрации

Светоотражающее покрытие (патент 291947)
Показать все

Реферат

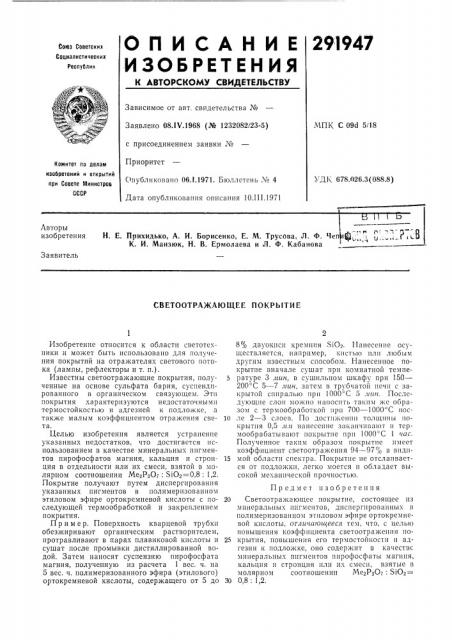

291947

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК С 090 5/18

Заявлено 08.1Ч.1968 (№ 1232082/23-5) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень № 4

Дата опубликования описания 10.111.1971

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 678,026.3(088.8) H. Е. Прихидько, А. И. Борисенко, Е. М. Трусова, Л. Ф. Чеп ф, . „,,,.I " 9

К.И,М

Авторы изобретения анзюк, Н. В. Ермолаева и Л. Ф. Кабанова

Заявитель

CBETOOTPA)KAIOH1ЕЕ ПОКРЫТИЕ

Изобретение относится к области светотехники и может быть использовано для получения покрытий на отражателях светового потока (лампы, рефлекторы и т. п.).

Известны светоотражающие покрытия, полученные на основе сульфата бария, суспендированного в органическом связующем. Эти покрытия характеризуются недостаточными термостойкостью и адгезией к подложке, а также малым коэффициентом отражения света.

Целью изобретения является устранение указанных недостатков, что достигается использованием в качестве минеральных пигментов пирофосфатов магния, кальция и стронция в отдельности или их смеси, взятой в молярном соотношении Ме РзОт . .ЯОз — — 0,8: 1,2.

Покрытие получают путем диспергирования указанных пигментов в полимеризованном этиловом эфире ортокремневой кислоты с последующей термообработкой и закреплением покрытия.

Пример. Поверхность кварцевой трубки обезжиривают органическим растворителем, протравливают в парах плавиковой кислоты и сушат после промывки дистиллированной водой. Затем наносят суспензию пирофосфата магния, полученную из расчета 1 вес. ч. на

5 вес. ч. полимеризованного эфира (этилового) ортокремневой кислоты, содержащего от 5 до

8,/о двуокиси кремния SION. Нанесение осуществляется, например, кистью или любым другим известным способом. Нанесенное покрытие вначале сушат при комнатной темпе5 ратуре 3 лтин, в сушильном шкафу при 150—

200 С 5 — 7 лин, затем в трубчатой печи с закрытой спиралью при 1000" С 5 птн. Последуюитие слои можно наносить таким же образом с термообработкoi при 700 — 1000 С пос10 ле 2 — 3 слоев. По достижении толщины покрытия 0,5 лат нанесение заканчивают и термообрабатывают покрытие при 1000 С 1 час.

Полученное таким образом покрытие имеет коэффициент светоотражения 94 — 97 о в види15 мой области спектра. Покрытие не отслаивается от подложки, легко моется и обладает высокой механической прочностью.

Предмет изобретения

20 Светоотражающее покрытие, состоящее из минеральных пигментов, диспергированных в полимеризованном этиловом эфире ортокремневой кислоты, отланаюш,ееся тем, что, с целью повышения коэффициента светоотражения»о25 крытия, повышения его термостойкости и адгезии к подложке, оно содержит в качестве минеральных пигментов пирофосфаты магния, кальция и стронция или их смеси, взятые в молярном соотношении Ме Р От: SiO =

30 0,8: 1,2.
