Способ электролитического осаждения сплава серебро-палладий

Иллюстрации

Способ электролитического осаждения сплава серебро-палладий (патент 291988)
Способ электролитического осаждения сплава серебро-палладий (патент 291988)
Показать все

Реферат

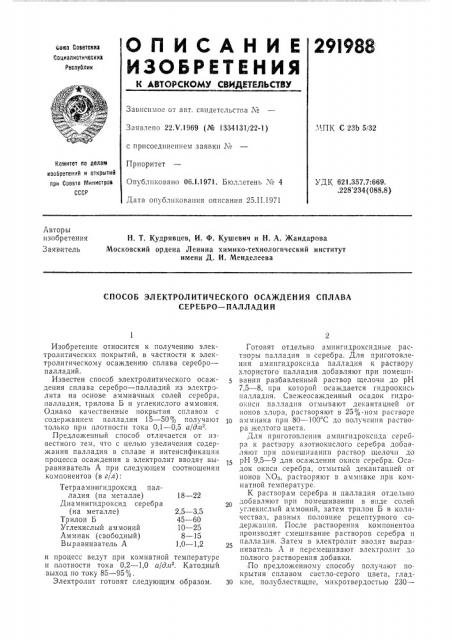

О П И С А Н И Е 29!988

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советснив

Социалистичеснин

Республин

Зависимое от авт. свидетельстг;а М

Заявлено 22.V.1969 (й1е 1334131/22-1) с присоединением заявки М

Приоритет

Опубликовано 06.1.1971. Бюллетень . А 4

Дата опубликования описания 25.II.1971

МПК С 23Ь 5/32

Комитет по делам изобретений и отнрытий при Совете Министров

СССР

-УДК 621.357.7:669. .228 234 (088.8) Авторы изобретения

Заявитель

Н. Т. Кудрявцев, И. Ф. Кушевич и Н. А. Жандарова

Московский ордена Ленина химико-технологический институт имени Д. И. Менделеева

СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО ОСАЖДЕНИЯ СПЛАВА

СЕРЕБРΠ— ПАЛЛАДИЙ

Изобретение относится к получению электролитических покрытий, в частности к электролитическому осаждению сплава серебро— палладий.

Известен способ электролитического осаждения сплава серебро †паллад из электролита на основе аммиачных солей серебра, палладия, трилона Б и углекислого аммония.

Однако качественные покрытия сплавом с содержанием палладия 15 — 50 /о получают только при плотности тока 0,1 — 0,5 а/дл .

Предложенный способ отличается от известного тем, что с целью увеличения содержания палладия в сплаве и интенсификации процесса осаждения в электролит вводят выравниватель А при следующем соотношении компонентов (в г/л):

Тетраами нгидроксид палладия (на металле) 18 — 22

Диамингидроксид серебра (на металле) 2,5 — 3,5

Трилон Б 45 — 60

Углекислый аммоний 10 — 25

Аммиак (свободный) 8 — 15

Выравниватель А 1,0 — 1,2 и процесс ведут при комнатной температуре и плотности тока 0,2 — 1,0 а/дл . Катодный выход по току 85 — 95о/о.

Электролит готовят следующим образом.

Готовят отдельно oмингидроксидные растворы палладия и серебра. Для приготовления амингидроксида палладия к раствору хлористого палладия добавляют при помешивании разбавленный раствор щелочи до pII

7,5 — 8, при которой осаждается гидр оокпсь палладия, Свежеосажденный осадок гидроокиси палладпя отмывают декантацией от ионов хлора, растворяют в 25о -ном растворе аммиака при 80 — 100 С до получения раствора желтого цвета.

Для приготовления ампнгидрокспда сереора к раствору азотнокислого серебра добавляют при помешивании раствор щелочи до рН 9,5 — 9 для осаждения окиси серебра. Осадок окиси серебра. отмытый декантацией от ионов Оз, растворяют в аммиаке при комнатной температуре.

К растворам серебра и палладия отдельно добавляют при помешивании в виде солей углекислый аммоний, затем TpII;IQH Б в количествах, равных половине рецептурного содержания. После растворения компонентов производят смешивание растворов серебра и палладия. Затем в электролит вводят выразнизатель А и перемешивают электролит до полного растворения добавки.

По предложенному способу получают покрытия сплавом светло-серого цвета, глад30 кпе, полублестящие, мпкротвердостью 230—

2с!1988,"oîòíîIUåHI4:I

18 — 22

2,5 — 3,5

45 — 60

10 — 25

8 — 15

1,0 в 1,2 температуре

Составитель Н. Старостина

Корректор Л. Б. Бадылама

Редактор В. П. Борисова

Изд. М !24 Заказ 375/!8 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, УК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

250 кг/л,из, износостойкость их близка к износостойкости чистого палладия.

Покрытие наносят на медь, серебро.

Предмет изобретения

Способ электролитического осаждения сплава серебро †паллад из электролита на основе аммиачнык солей серебра и палладин, трилона Б, углекислого аммония, отличшощийся тем, что, с целью увеличения содержания палладия в спчаве и интенсификации процесса осаждения. в электролит вводят вы4 равниватель А при следующем компонентов (в г/л):

Тетраами нгидроксид палладия (на металле)

Диамингидроксид серебра (на металле)

Трилон Б

Углекислый аммоний

Аммиак (свободный)

1о Выравниватель А и процесс ведут при комнатной и плотности тока 0,2 — 1,0 а/для.
