Реферат

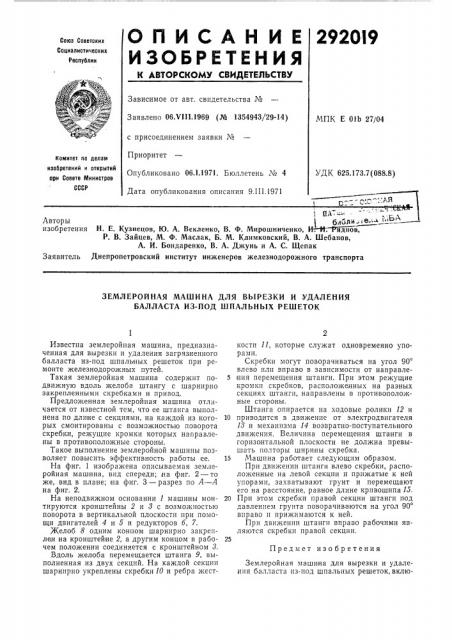

О П И С А Н И Е 2920)9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 06. т 111.1969 (№ 1354943/29-14) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень № 4

Дата опубликования описания 9.111,1971

МПК Е 01b 27/04 комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 625.173.7(088.8) Авторы тзиоЛ уу 1 изобретения Н. E Кузнецов, Ю. А. Веккенко, В. Ф. Мирошниченко, Неу. йкцное, P. В. Зайцев, М. Ф. Маслак, Б. М. Климковский, В. А. Шебанов, А. И. Бондаренко, В. А. Джунь и А. С. Щепак

Заявитель Днепропетровский институт инженеров железнодорожного транспорта

ЗЕМЛЕРОЙНАЯ МАШИНА ДЛЯ ВЪ|РЕЗКИ И УДАЛЕНИЯ

БАЛЛАСТА ИЗ-ПОД ШПАЛЬНЫХ РЕШЕТОК

Предмет изобр етения

Известна землеройная машина, предназначенная для вырезки и удаления загрязненного балласта из-под шпальных решеток при ремонте железнодорожных путей.

Такая землеройная машина содержит подвижную вдоль желоба штангу с шарнирно закрепленными скребками и привод.

Предложенная землеройная машина отличается от известной тем, что ее штанга выполнена по длине с секциями, на каждой из которых смонтированы с возможностью поворота скребки, режущие кромки которых направлены в противоположные стороны.

Такое выполнение землеройной машины позволяет повысить эффективность работы ее.

На фиг. 1 изображена описываемая землеройная машина, вид спереди; на фиг. 2 — то же, вид в плане; о|а фиг. 3 — разрез по А — А на фиг. 2.

На неподвижном основании 1 машины монтируются кронштейны 2 и 8 с возможностью поворота в вертикальной плоскости при помощи двигателей 4 и 5 и редукторов б, 7.

Желоб 8 одним конном шарнирно закреплен на кронштей не 2, а другим концом в рабочем положении соединяется с кронштейном 8.

Вдоль желоба перемещается штанга 9, выполненная из двух секций. На каждой секции шарнирно укреплены скребки 10 и ребра жесткости 11, которые служат одновременно упорами.

Скребки могут поворачиваться на угол 90 влево пли вправо в зависимости от направле5 ния перемещения штанги. При этом режущие кромки скребков, расположенных на разных секциях штанги, направлены в противоположные стороны.

Штанга опирается на ходовые ролики 12 и

10 приводится в движение от электродвигателя

18 и механизма 14 возвратно-поступательного движения. Величина перемещения штанги в горизонтальной плоскости не должна превышать полторы ширины скребка.

15 Машина работает следующим образом.

При движении штанги влево скребки, расположенные на левой секции и прижатые к ней упорами, захватывают грунт и перемещают его на расстояние, равное длине кривошипа 15.

20 При этом скребки правой секции штанги под давлением грунта поворачиваются на угол 90 вправо и прижимаются к ней.

При движении штанги вправо рабочими являются скребки правой секции, 25

Землеройная машина для вырезки и удаления балласта пз-под шпальных решеток, вклю292019

71 9

Фиг.2

4-4

Фиг. 8

Составитель JI. Старосельская

Редактор Г. С. Кузьмина Текред Л. В. Куклина

Корректоры: В. Петрова и Е. Ласточкина

Изд. Хо 224 Заказ 441/16 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобрезений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 чающая подвижную вдоль желоба штангу с шарнирно закрепленными скребками и привод, отличающаяся тем, что, с целью повышения эффективности работы, штанга выполнена по длине с секциями, на каждой из которых смонтированы с возмож ностью поворота скребки, причем режущие кромки скребков направлены в противоположные стороны.
