Реферат



Вэамея ранее издакмога

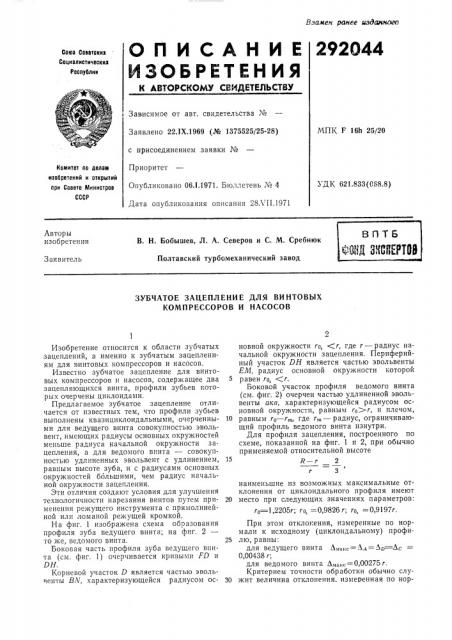

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292О44

Союз Советскиз

Социзлистическил

Республик

Зависимое от авт. свидетельства _#_

МПК F 16h 25/20

Заявлено 22.IX.1969 (№ 1375525/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликования описания 28Х11.1971

Комитет ло делом изобретений и открытий лри Совете тлинистров

СССР

УДК 621.833(088.8) Авторы изобретения

В. Н. Бобышев, Л. А. Северов и С. М. Сребнюк

Полтавский турбомеханический завод

Заявитель

ЗУБЧАТОЕ ЗАЦЕПЛЕНИЕ ДЛЯ ВИНТОВЫХ

КОМПРЕССОРОВ И НАСОСОВ

Изобретение относится к области зубчатых зацеплений, а именно к зубчатым зацеплениям для винтовых компрессоров и насосов.

Известно зубчатое зацепление для винтовых компрессоров и насосов, содержащее два зацепляющихся винта, профили зубьев которых очерчены циклоидами.

Предлагаемое зубчатое зацепление отличается от известных тем, что профили зубьев выполнены квазициклоидальными, очерченными для ведущего винта совокупностью эвольвент, имеющих радиусы основных окружностей меньше радиуса начальной окружности зацепления, а для ведомого винта — совокупностью удлиненных эвольвент с удлинением, равным высоте зуба, и с радиусами основных окружностей большими, чем радиус начальной окружности зацепления.

Эти отличия создают условия для улучшения технологичности нарезания винтов путем применения режущего инструмента с прямолинейной илн ломаной режущей кромкой.

На фиг. 1 изображена схема образования профиля зуба ведущего винта; на фиг. 2— то же, ведомого винта.

Боковая часть профиля зуба ведущего винта (см. фиг. 1) очерчивается кривыми FD u

DH.

Корневой участок D является частью эвольченты ВМ, характеризующейся радиусом основной окружности ro, (r, где r — радиус начальной окружности зацепления. Периферийный участок DH является частью эвольвенты

ЕМ, радиус основной окружности которой равен ro, (r.

Боковой участок профиля ведомого винта (см. фиг. 2) очерчен частью удлиненной эвольвенты акв, характеризующейся радиусом основной окружности, равным ro)r, и плечом, 10 равным г,— r где r — радиус, ограничивающий профиль ведомого винта изнутри.

Для профиля зацепления, построенного по схеме, показанной на фиг. 1 и 2, при обычно применяемой относительной высоте

R — r 2

7 наименьшие из возможных максимальные отклонения от циклоидального профиля имеют

20 место при следующих значениях параметров:

ro — — 1,2205r; r o, = 0,9826 r; ro, = 0,9197ã.

При этом отклонения, измеренные по нормали к исходному (циклоидальному) профи25 лю, равны: для ведущего винта Л„а„с — — Ля=Ли — — Лс

0,00438 r; для ведомого винта Л,,-.„.,=0,00275 ã.

Критерием точности обработки обычно слу30 жит величина отклонения. измеренная по нор292044 мали к обрабатываемой поверхнсти (допуск).

Эта величина связана с отклонением профиля, измеряемым в торцовом сечении соотношением б=Л sirlv, где б — отклонение, измеряемое по нормали к поверхности витка нарезки; р — угол подъема винтовой линии в месте измерения.

Для параметров эвольвент, приведенных выше, при значениях q><(45, где о — угол подъема винтовой линии на начальном цилиндре радиуса r, расчетные отклонения не выходят из пределов, допускаемых по 3 — За классу точности. Расчетные данные подтверждаются данными эксперимента.

Предмет изобретения

Зубчатое зацепление для винтовых компрессоров и насосов, содержащее два зацепляющихся винта, отличающееся тем, что, с целью улучшения технологичности нарезания винтов путем применения режущего инструмента с прямолинейной или ломаной режущей кромкой, профили зубьев выполнены квазициклои10 дальными, очерченными для ведущего винта совокупностью эвольвент, имеющих радиусы основных окружностей меньше радиуса начальной кроужности зацепления, для ведомого винта — совокупностью удлиненных эвольвент

15 с удлинением, равным высоте зуба, и с радиусами основных окружностей ббльшими, чем радиус начальной окружности зацепления.

292044 вериг. 2

Составитель E. Андреенкова

Редактор Е. С. Братчикова Техред А. А. Камышникова Корректор О. Б. Тюрина

Заказ 1904/10 Изд. Ыз 802 Тираж 473 Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
