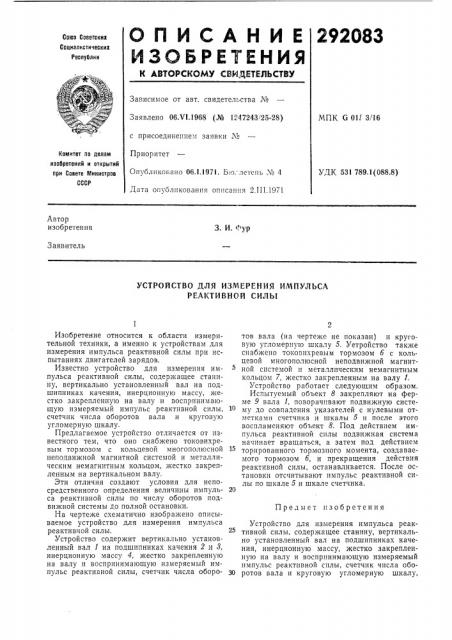

О П И С А Н И Е 292ОЗЗ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Респ7блик

Зависимое от авт. свидетельства ¹

Заявлено 06.VI.1968 (№ 1247243/25-28) с присоединением заявки ¹

Приоритет

Опубликогано 06.1.1971. b:ю.. летепь ¹ 4

Дата опубликования описания 2.III.1971

МПК G Oll 3!16

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531 789.1(088.8) Автор изобретения

3. И, < . ур

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИМПУЛЬСА

РЕАКТИВНОЙ СИЛЫ

Предмет изобретения

Изобретение относится к области измерительной техники, а именно к устройствам для измерения импульса реактивной силы при испытаниях двигателей зарядов.

Известно устройство для измерения импульса реактивной силы, содержащее станину, вертикально установленный вал на подшипниках качения, инерционную массу, жестко закрепленную на валу и воспринимающую измеряемый импульс реактивной силы, счетчик числа оборотов вала и круговую угломерную шкалу.

Предлагаемое устройство отличается от известного тем, что оно снабжено токовихревым тормозом с кольцевой многополюсной неподвижной магнитной системой и металлическим немагнитным кольцом, жестко закрепленным на вертикальном валу.

Эти отличия создают условия для непосредственного определения величины импульса реактивной силы по числу оборотов подвижной системы до полной остановки.

На чертеже схематично изображено описываемое устройство для измерения импульса реактивной силы.

Устройство содержит вертикально установленный вал 1 на подшипниках качения 2 и 8, инерционную массу 4, жестко закрепленную на валу и воспринимающую измеряемый импульс реактивной силы, счетчик числа оборотов вала (на чертеже не показан) и круговую угломерную шкалу 5. Уетройство также снабжено токовихревым тормозом б с коль. цевой многополюсной неподвижной магнитной системой и металлическим немагнитным кольцом 7, жестко закрепленным на валу 1.

Устройство работает следующим образом.

Испытуемый объект 8 закрепляют на ферме 9 вала I, поворачивают подвижную систему до совпадения указателей с нулевыми отметками счетчика и шкалы 5 и после этого воспламеняют объект 8. Под действием импульса реактивной силы подвижная система начинает вращаться, а затем под действием торированного тормозного момента, создаваемого тормозом б, и прекращения действия реактивной силы, останавливается. После остановки отсчитывают импульс реактивной силы по шкале 5 и шкале счетчика.

Устройство для измерения импульса реактивной силы, содержащее станину, вертикально установленный вал на подшипниках качения, инерционную массу, жестко закрепленную на валу и воспринимающую измеряемый импульс реактивной силы, счетчик числа обо30 ротов вала и круговую угломерную шкалу, Отличающееся тем, что, с целью непосредственного определения величины импульса реактивной силы по числу оборотов подвижной системы до полной остановки, оно снабжено токовихревым тормозом с кольцевой, многополюсной, неподвижной магнитной системой и металлическим немагнитным кольцом, >кестко закрепленным на вертикальном валу.
