Пневматический двоичный сумматор (патент 292150)
Пневматический двоичный сумматор (патент 292150)
Показать все

Реферат



1 1

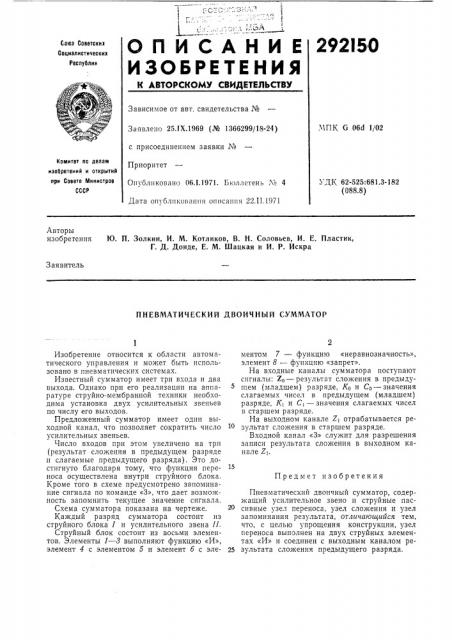

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292I50

Союз Советских

Социалистическил

Республик

Зависимое от авт, свидетельства №

МПК G 064 1!02

Заявлено 25.1Х.1969 (№ 1366299/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень № 4

Дата опубликования описания 22.II.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-525:681 3-182 (088.8) Авторы изобретения

Ю. П. Золкин, И. М. Котликов, В. Н. Соловьев, И. Е. Пластик, Г. Д. Донде, Е. М. Шацкая и И. P. Искра

Заявитель

ПНЕВМАТИЧЕСКИЙ ДВОИЧНЫЙ СУММАТОР

Предмет изобретения

Изобретение относится к области автоматического управления и может быть использовано в пневматических системах.

Известный сумматор имеет три входа и два выхода. Однако при его реализации на аппаратуре струйно-мембранной техники необходима установка двух усилительных звеньев по числу его выходов.

Предложенный сумматор имеет один выходной канал, что позволяет сократить число усилительных звеньев.

Число входов при этом увеличено на три (результат сложения в предыдущем разряде и слагаемые предыдущего разряда). Это достигнуто благодаря тому, что функция переноса осуществлена внутри струйного блока.

Кроме того в схеме предусмотрено запоминание сигнала по команде «3», что дает возможность запомнить текущее значение сигнала.

Схема сумматора показана на чертеже.

Каждый разряд сумматора состоит из струйного блока I и усилительного звена 11.

Струйный блок состоит из восьми элементов. Элементы 1 — 3 выполняют функцию «И», элемент 4 с элементом 5 и элемент б с элементом 7 — функцию «неравнозначность», элемент 8 — функцию «запрет».

На входные каналы сумматора поступают сигналы: Zp — результат сложения в предыдугцем (младшем) разряде, Кр и Cp — значения слагаемых чисел в предыдущем (младшем) разряде, К и С вЂ” значения слагаемых чисел в старшем разряде.

На выходном канале Z отрабатывается результат сложения в старшем разряде.

Входной канал «3» служит для разрешения записи результата сложения в выходном канале Zt.

Пневматический двоичный сумматор, содержащий усилительное звено и струйные пас20 сивные узел переноса, узел сложения и узел запоминания результата, отличающий ся тем, что, с целью упрощения конструкции, узел переноса выполнен на двух струйных элементах «И» и соединен с выходным каналом ре25 зультата сложения предыдущего разряда.

Составитель Б. Шевченко

Редактор Л. A. Утехина Техред A. А. Камышникова Корректор О. Б. Тюрина

Изд, х," !76 Заказ 291/12 Тира>к 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2
