Реферат

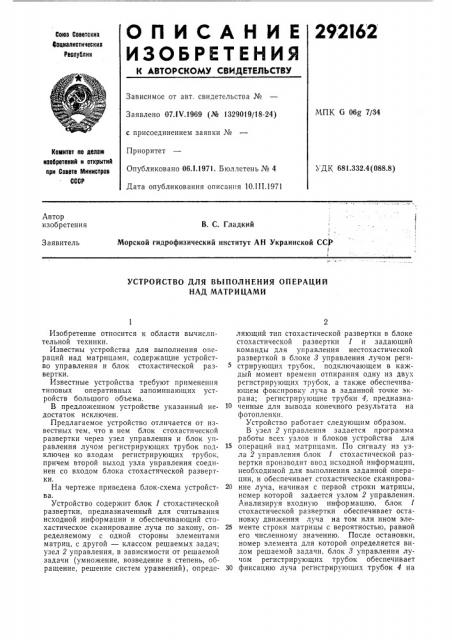

292I62

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетокик

Фоциелиотическик

Реопублик

Зависимое от авт. свидетельства №

Заявлено 07.IV.1969 (№ 1329019/18-24) с присоединением заявки №

Приоритет

Опубликовано 06Л.1971. Бюллетень № 4

Дата опубликования описания 10.1П.1971

МПК G 06g 7/34

Комитет ио делам изобретений и открытий ори Соеете Миниотрое

СССР

УДК 681.332.4(088.8) Автор изобретения

В. С. Гладкий

Морской гидрофизический институт АН Украинской ССР

Заявитель

УСТРОЙСТВО ДЛЯ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ

НАД МАТРИЦАМИ

Изобретение относится к области вычислительной техники.

Известны устройства для выполнения операций над матрицами, содержащие устройство управления и блок стохастической развертки.

Известные устройства требуют применения типовых оперативных запоминающих устройств большого объема.

В предложенном устройстве указанный недостаток исключен.

Предлагаемое устройство отличается от известных тем, что в нем блок стохастической развертки через узел управления и блок управления лучом регистрирующих трубок подключен ко входам регистрирующих трубок, причем второй выход узла управления соединен со входом блока стохастической развертки.

На чертеже приведена блок-схема устройства.

Устройство содержит блок 1 стохастической развертки, предназначенный для считывания исходной информации и обеспечивающий стохастическое сканирование луча по закону, определяемому с одной стороны элемента ми матриц, с другой — классом решаемых задач; узел 2 управления, в зависимости от решаемой задачи (умножение, возведение в степень, обращение, решение систем уравнений), определяющий тип стохастической развертки в блоке стохастической развертки 1 и задающий команды для управления нестохастической разверткой в блоке 8 управления лучом регистрирующих трубок, подключающем в каждый момент времени отпирания одну из двух регистрирующих трубок, а также обеспечивающем фоксировку луча в заданной точке экрана; регистрирующие трубки 4, предназна10 ченные для вывода конечного результата на фотопленки.

Устройство работает следующим образом.

В узел 2 управления задается программа работы всех узлов и блоков устройства для

15 операций над матрицами. По сигналу из узла 2 управления блок 1 стохастической развертки производит ввод исходной информации, необходимой для выполнения заданной операции, и обеспечивает стохастическое сканирова20 ние луча, начиная с первой строки матрицы, номер которой задается узлом 2 управления.

Анализируя входную информацию, блок 1 стохастической развертки обеспечивает остановку движения луча на том или ином эле25 менте строки матрицы с вероятностью, равной его численному значению. После остановки, номер элемента для которой определяется видом решаемой задачи, блок 8 управления лучом регистрирующих трубок обеспечивает

30 фиксацию луча регистрирующих трубок 4 на

292162

Предмет изобретения

Составитель Г. Сорокин

Редактор А. В. Корнеев Техред А. А. Камышникова Корректор Л. А. Царькова

Изд. № 175 Заказ 529/15 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 вычисляемом элементе результирующей матрицы. После этого вход регистрирующей трубки 4 открывается, и выдается световой квант, мощность которого пропорциональна величине вычисленного элемента.

Устройство для выполнения операций над матрицами, содержащее блок стохастической развертки, узел управления, блок управления лучом регистрирующих трубок и регистирующие трубки, отличающееся тем, что, с целью расширения функциональных возможностей, 5 в нем блок стохастической развертки через узел управления и блок управления лучом регистрирующих трубок подключен ко входам регистрирующих трубок, причем второй выход узла управления соединен со входом бло10 ка стохастической развертки.
