Реферат

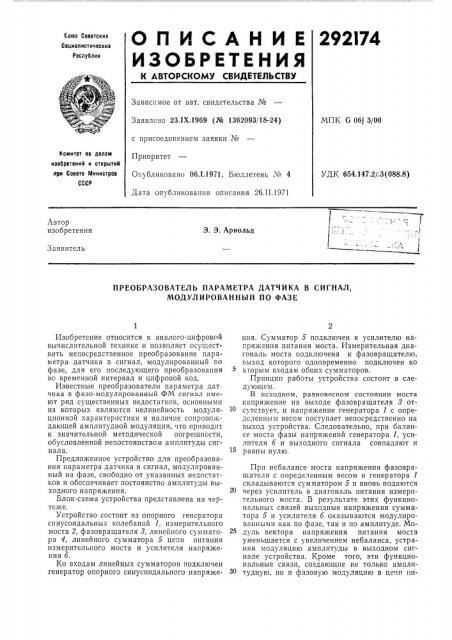

292!74

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Gaea Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №

МПК G 06j 3/ОО

Заявлено 23,1Х.1969 (№ 1362093!18-24) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликования описания 26.II.1971

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 654.147.2/.3(088.8) Автор изобретения

Э. Э. Арнольд

Заявитель

ПРЕОБРАЗОВАТЕЛЬ ПАРАМЕТРА ДАТЧИКА В СИГНАЛ, МОДУЛИРОВАННЫЙ ПО ФАЗЕ

Изобретение относится к аналого-цифровой вычислительной технике и позволяет осуществить непосредственное преобразование параметра датчика в сигнал, модулированный по фазе, для его последующего преобразования во временной интервал и цифровой код.

Известные преобразователи параметра дат чика в фазо-модулированный ФМ сигнал имеют ряд существенных недостатков, основными из которых являются нелинейность модуляционной характеристики и наличие сопровождающей амплитудной модуляции, что приводит к значительной методической погрешности, обусловленной непостоянством амплитуды сигнала.

Предложенное устройство для преобразования параметра датчика в сигнал, модулированный на фазе, свободно от указанных недостатков и обеспечивает постоянство амплитуды выходного напряжения.

Блок-схема устройства представлена на чертеже.

Устройство состоит из опорного генератора синусоидальных колебаний 1, измерительного моста 2, фазовращателя 8, лине1пгого сумматора 4, линейного сумматора 5 цепи питания измерительного моста и усилителя напряжения б.

Ко входам линейных сумматоров подключен генератор опорного синусоидального напряжения. Сумматор 5 подключен к усилителю напряжения питания моста. Измерительная диагональ моста подключена к фазовращателю, выход которого одновременно подключен ко вторым входам обоих сумматоров.

Принцип работы устройства состоит в следующем.

В исходном, равновесном состоянии моста напряжение на выходе фазовращателя 8 отсутствует, и напряжение генератора 1 с определенным весом поступает непосредственно на выход устройства. Следовательно, при балансе моста фазы напряжений генератора 1, усилителя б и выходного сигнала совпадают и равны нулю.

При небалансе моста напряжения фазовращателя с определенным весом и генератора 1 складываются сумматором 5 и вновь подаются через усилитель в диагональ питания измерительного моста. В результате этих функциональных связей выходные напряжения сумматора 5 и усилителя б оказываются модулированными как по фазе, так и по амплитуде. Модуль вектора напряжения питания моста уменьшается с увеличением небаланса, устраняя модуляцию амплитуды в выходном сигнале устройства. Кроме того, эти функциональные связи, создающие не только амплитудную, но и фазовую модуляцию в цепп пи292174

Предмет изобретения быкод

Составитель В. Л. Быков

Редактор Л. А. Утехина Техред А, А. Камышникова Корректор О. С. Зайцева

Изд. № 166 Заказ 329/11 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж,-35, Раушская наб., д. 4;5

Типография, пр. Сапунова, 2 тания измерительного моста, повышают точность преобразования, удваивая фазу выходного сигнала.

Удвоение отклонения фазы получается за счет сложения в выходном сумматоре 4 напряжений опорного генератора с выходным напряжением фазовращателя. Напряжение на выходе фазовращателя модулировано по фазе, как и напряжение питания измерительного моста.

Описываемое устройство может быть использовано для быстродействующих многоканальных цифровых систем.

Устройство обеспечивает отклонение фазы выходного напряжения на (-90 при постоянстве его амплитуды. Относительная нелинейность модуляционной характеристики при отклонении фазы на 1-90 составлЯет 1,8о о, а при отклонении на & -45 не превышает 05%.

Преобразователь параметра датчика в сигнал, модулированный по фазе, содержащий генератор опорного синусоидального напряжения, измерительный мост, фазовращатель и линейный сумматор, отличающийся тем, что, с целью подавления сопровождающей амплитудной модуляции, расширения диапазона отклонения фазы и повышения линейности модуляционной характеристики, он содержит дополнительный линейный сумматор с двумя входами и усилитель, включенный между выходом дополнительного сумматора и дагональю моста; при этом оба сумматора одним из входов подключены к генератору опорного напряжения, а другим — к выходу фазовращателя, вход которого подключен к измерительной диагонали моста.
