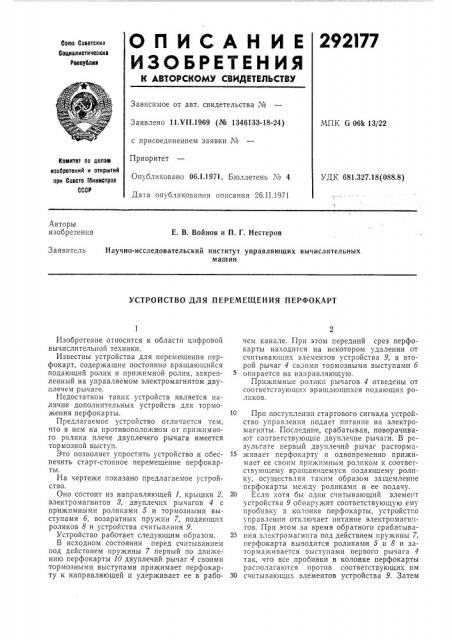

Устройство для перемещения перфокарт (патент 292177)
Устройство для перемещения перфокарт (патент 292177)
Показать все

Реферат



ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292177

Союз Сооетокиз

Социалиотичеокиа

Реоптблиа

Зависимое от авт. свидетельства №

Заявлено 11.VII.196S (№ 1346133-18-24) с присоединением заявки №

Приоритет

Опубликовано 06.I.1971. Бюллетень ¹ 4

Дата опубликования описания 26. I I.1971

МПК G 06k 13/22

Квинтет по делаю изобретений и открытий при Совете Министров

СССР

УДК 681.327.18(088.8) Авторы изобретения

Е. В. Войнов и П. Г. Нестеров

Заявитель

Научно-исследовательский институт управляющих вычислительных машин

УСТРОЙСТВО ДЛЯ ПEPEMEIIIEHИЯ ПЕРФОКАРТ

Изобретение относится к области цифровой вычислительной техники.

Известны устройства для перемещения перфокарт, содержащие постоянно вращающийся подающий ролик и прижимной ролик, закрепленный на управляемом электромагнитом двуплечем рычаге.

Недостатком таких устройств является наличие дополнительных устройств для торможения перфокарты.

Предлагаемое устройство отличается тем, что в нем на противоположном от прижимного ролика плече двуплечего рычага имеется тормозной выступ.

Это позволяет упростить устройство и обеспечить старт-стопное перемещение перфокарты.

На чертеже показано предлагаемое устройство.

Оно состоит из направляющей 1, крышки 2, электромагнитов 8, двуплечих рычагов 4 с прижимными роликами 5 и тормозными выступами б, возвратных пружин 7, подающих роликов 8 и устройства считывания 9.

Устройство работает следующим образом.

В исходном состоянии перед считыванием под действием пружины 7 первый по движению перфокарты 10 двуплечий рычаг 4 своими тормозными выступами прижимает перфокарту к направляющей и удерживает ее в рабочем канале. При этом передний срез перфокарты находится на некотором удалении от считывающих элементов устройства 9, а второй рычаг 4 своими тормозными выступами б

5 опирается на направляющую.

Прижимные ролики рычагов 4 отведены от соответствующих вращающихся подающих роликов.

10 При поступлении стартового сигнала устройство управления подает питание на электромагниты. Последние, срабатывая, поворачивают соотвегствующие двуплечие рычаги. В результате первый двуплечий рычаг расторма15 живает перфокарту и одновременно прижимает ее своим прижимным роликом к соответствующему вращающемуся подающему ролику, осуществляя таким образом защемленпе перфокарты между роликами и ее подачу.

20 Если хотя бы один считывающий элемент устройства 9 обнаружит соответствующую ему пробивку B колонке перфокарты, устройство управления отключает питание электромагнитов. При этом за время обратного срабатыва25 ния электромагнита под действием пружины 7, перфокарта выводится роликами 5 и 8 и затормаживается выступами первого рычага 4 так, что все пробивки в колонке перфокарты располагаются против соответствующих им

30 считывающих элементов устройства 9. Затем

292177

Предмет изобретения

Составитель Б. Б. Ромашкин

Редактор Л. А. Утехина Техред А. А. Камышникова Корректор О. С. Зайцева

Изд. ¹ 166 За каз 329/14 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, _#_-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 осуществляется процесс считывания информаци и с пер фока рты.

В дальнейшем процесс старт-стопной подачи и считывания информации происходит аналогично.

При заходе перфокарты под прижимной ролик второго рычага 4 транспортировка и торможение перфокарты осуществляется обоими электромагнитами. При выходе перфокарты из-под прижимного ролика первого рычага 4, ее транспортировка и торможение осуществляется вторым электромагнитом, первый работает вхолостую.

При установке соответствующих датчиков устройство обеспечивает автоматическую начальпую установку перфокарты и автоматйческий выброс ее из рабочего канала после считывания всей информации.

Устройство для перемещения перфокарт, содержащее посгоянно вращающийся подающий ролик и прижимной ролик, закрепленный на управляемом электромагнитом двуплечем рычаге, отличающееся тем, что, с целью упрощения устройства и обеспечения старт-стопного перемещения перфокарты, в нем на противоположном от прижимного ролика плече

15 двуплечего рычага имеется тормозной выступ.
