Реферат

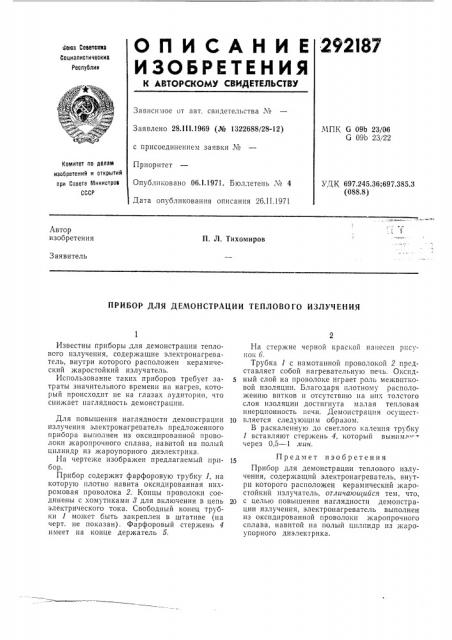

292!87

ОЛИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а|аз Советвииз

Социзлистическив

Республик

Зависимое от авт. свидетельства М

Заявлено 28.I II.1969 (№ 1322688/28-12) с присоединением заявки №

Приоритет

Опубликовано 06.11971. Бюллетень ¹ 4

Дата опубликования описания 26.II.1971

МПК G 09b 23/06

G 09b 23/22

Комитет по делом изобретений и открытий при Совета Министров

СССР

УДК 697.245.36;697.385 3 (088.8) Автор изобретения

П. Л. Тихомиров

Заявитель

ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ ТЕПЛОВОГО ИЗЛУЧЕНИЯ

Известны приборы для демонстрации теплового излучения, содержащие электронагреватель, внутри которого расположен керамический жаростойкий излучатель.

Использование таких приборов требует затраты значительного времени на нагрев, который происходит не на глазах аудитории, что снижает наглядность демонстрации.

Для повышения наглядности демонстрации излучения электронагреватель предложенного прибора выполнен из оксидированной проволоки жаропрочного сплава, навитой на полый цилиндр из жароупорного диэлектрика.

На черте;ке изображен предлагаемый прибор.

Прибор содержит фарфоровую трубку 1, на которую плотно навита оксидированная нихромовая проволока 2. Концы проволоки соединены с хомутиками 8 для включения в цепь электрического тока. Свободный конец трубки 1 может быть закреплен в штативе (на черт. пе показан), Фарфоровый стержень 4 имеет на конце держатель 5.

На стержне черной краской нанесен рисунок 6.

Трубка 1 с намотанной проволокой 2 представляет собой нагревательную печь. Окспдный слой на проволоке играет роль межвптковой изоляции. Благодаря плотному расположению витков и отсутствию на ппх толстого слоя изоляции достигнута малая тепловая инерционность печи. Демонстрация осущест10 вляется следующим образом.

В раскаленную до светлого каления трубку

1 вставляют стержень 4, который вынпма через 0,5 — 1 лтин.

Предмет изобретения

Прибор для демонстрации теплового излучения, содержащий электронагреватель, внутри которого расположен керамический жаростойкий излучатель, отличающийся тем, что, 2р с целью повышения наглядности демонстрации излучения, электронагреватель выполнен из оксидированной проволоки жаропрочного сплава, навитой на полый цилиндр из жароупорного диэлектрика.
