Кварцевый резонатор (патент 292219)
Кварцевый резонатор (патент 292219)
Показать все

Реферат

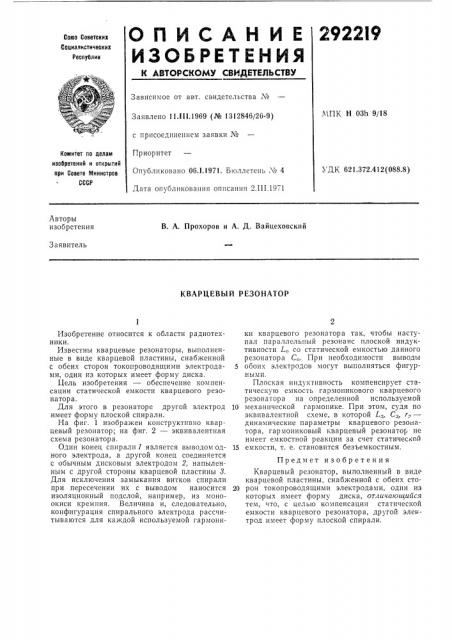

2922!9

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК Н 03h 9/18

Заявлено 11.111.1969 (№ 1312845/26-9) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликования описания 2.III.1971

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 621.372.412(088.8) Авторы изобретения

В. А. Прохоров и А. Д. Вайцеховский

Заявитель

КВАРЦЕВЫЙ РЕЗОНАТОР

Изобретение относится к области радиотехники.

Известны кварцевые резонаторы, выполненные в виде кварцевой пластины, снабженной с обеих сторон токопроводящими электродами, один из которых имеет форму диска.

Цель изобретения — обеспечение компенсации статической емкости кварцевого резонатора.

Для этого в резонаторе другой электрод имеет форму плоской спирали.

На фиг. 1 изображен конструктивно кварцевый резонатор; на фиг. 2 — эквивалентная схема резонатора.

Один конец спирали 1 является выводом одного электрода, а другой конец соединяется с обычным дисковым электродом 2, напыленным с другой стороны кварцевой пластины 3.

Для исключения замыкания витков спирали при пересечении их с выводом наносится изоляционный подслой, например, из моноокиси кремния. Величина и, следовательно, конфигурация спирального электрода рассчитываются для каждой используемой гармоники кварцевого резонатора так, чтобы наступал параллельный резонанс плоской индуктивности L со статической емкостью данного резонатора С,. При необходимости выводы

5 обоих электродов могут выполняться фигурными.

Плоская индуктивность компенсирует статическую емкость гармоникового кварцевого резонатора на определенной используемой

1о механической гармонике. При этом, судя по эквивалентной схеме, в которой L, C, г,— динамические параметры кварцевого резонатора, гармониковый кварцевый резонатор не имеет емкостной реакции за счет статической

15 емкости, т. е. становится безъемкостным.

Предмет изобретения

Кварцевый резонатор, выполненный в виде кварцевой пластины, снабженной с обеих сто20 рон токопроводящими электродами, один из которых имеет форму диска, от.гичающийся тем, что, с целью компенсации статической емкости кварцевого резонатора, другой электрод имеет форму плоской спирали, 292219

Фиг t Риг.?
