Реферат

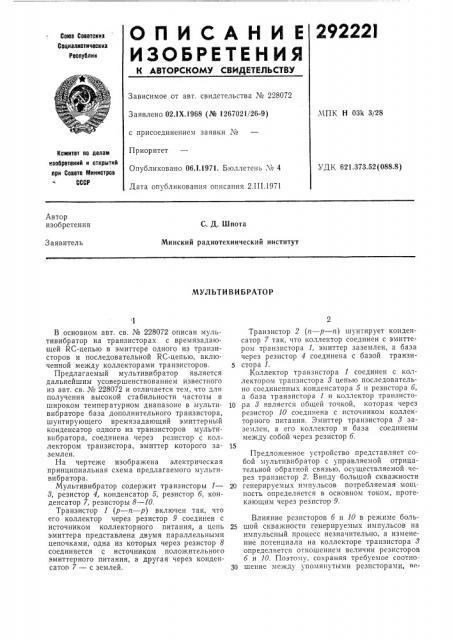

29222!

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Сациалистическил

Республик

Зависимое от авт. свидетельства № 228072

Заявлено 02.1 X.1968 (№ 1267021/26-9) МПК Н 03k 3/28

Комитет по делам изобретений и открытий при Совете Мииистрав

СССР

УДК 621.373.52 (088,8) Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликования описания 2.III.1971

Автор изобретения

С. Д. Шпота

Минский радиотехнический институт

Заявитель

МУЛЬТИ ВИБРАТОР с присоединением заявки №

Приоритет

В основном авт. св. № 228072 описан мультивибратор на транзисторах с времязадающей RC-цепью в эмиттере одного из транзисторов и последовательной RC-цепью, включенной между коллекторами транзисторов. 5

Предлагаемый мультивибратор является дальнейшим усовершенствованием известного из авт. св. № 228072 и отличается тем, что для получения высокой стабильности частоты в широком температурном диапазоне в мульти- 10 вибраторе база дополнительного транзистора, шунтирующего времязадающий эмиттерный конденсатор одного из транзисторов мультивибратора, соединена через резистор с коллектором транзистора, эмиттер которого за- 15 землен.

На чертеже изображена электрическая принципиальная схема предлагаемого мультиви бр атор а.

Мультивибратор содержит транзисторы 1 — 20

3, резистор 4, конденсатор 5, резистор б, конденсатор 7, резисторы 8 — 10.

Транзистор 1 (р — и — р) включен так, что

его коллектор через резистор 9 соединен с источником коллекторного питания, а цепь 25 эмиттера представлена двумя параллельными цепочками, одна из которых через резистор 8 соединяется с источником положительного эмиттерного питания, а другая через конденсатоп 7 — с землей. 30

Транзистор 2 (n — р — n) шунтирует конденсатор 7 так, что коллектор соединен с эмиттером транзистора 1, эмиттер заземлен, а база через резистор 4 соединена с базой транзистора 1.

Коллектор транзистора 1 соединен с коллектором транзистора 3 цепью последовательно соединенных конденсатора 5 и резистора 6, а база транзистора 1 и коллектор транзистора 3 является общей точкой, которая через резистор 10 соединена с источником коллекторного питания. Эмиттер транзистора 3 заземлен, à его коллектор и база соединены между собой через резистор 6.

Предложенное устройство представляет собой мультивибратор с управляемой отрицательной обратной связью, осуществляемой через транзистор 2. Ввиду большой скважности генерируемых импульсов потребляемая мощность определяется в основном током, протекающим через резистор 9.

Влияние резисторов 6 и 10 в режиме большой скважности генерируемых импульсов на импульсный процесс незначительно, а изменение потенциала на коллекторе транзистора 3 определяется отношением величин резисторов б и 10. Поэтому, сохраняя требуемое соотношение между упомянутыми резисторами, яе292221

Составитель Ю. Федоров

Редактор А. В. Корнеев Техред А. А. Камышникова Корректоры: Т. А. Абрамова, А. Николаева и Л. Корогод

Заказ 356/13 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 личина резистора 9 может быть выбрана значительной, что обеспечит почти микромощный режим работы устройства.

Предмет изобретения

Мультивибратор по авт. св. № 228072, отличающийся тем, что, с целью получения высокой стабильности частоты в широком температурном диапазоне, в нем база дополнительного транзистора, шунтирующего времязадающий эмиттерный конденсатор одного из транзисторов мультивибратора, соединена через резистор с коллектором транзистора, эмиттер которого заземлен.
